416
Programmation DIN
4.35 F
onctions G des commandes antér
ieur
e
s

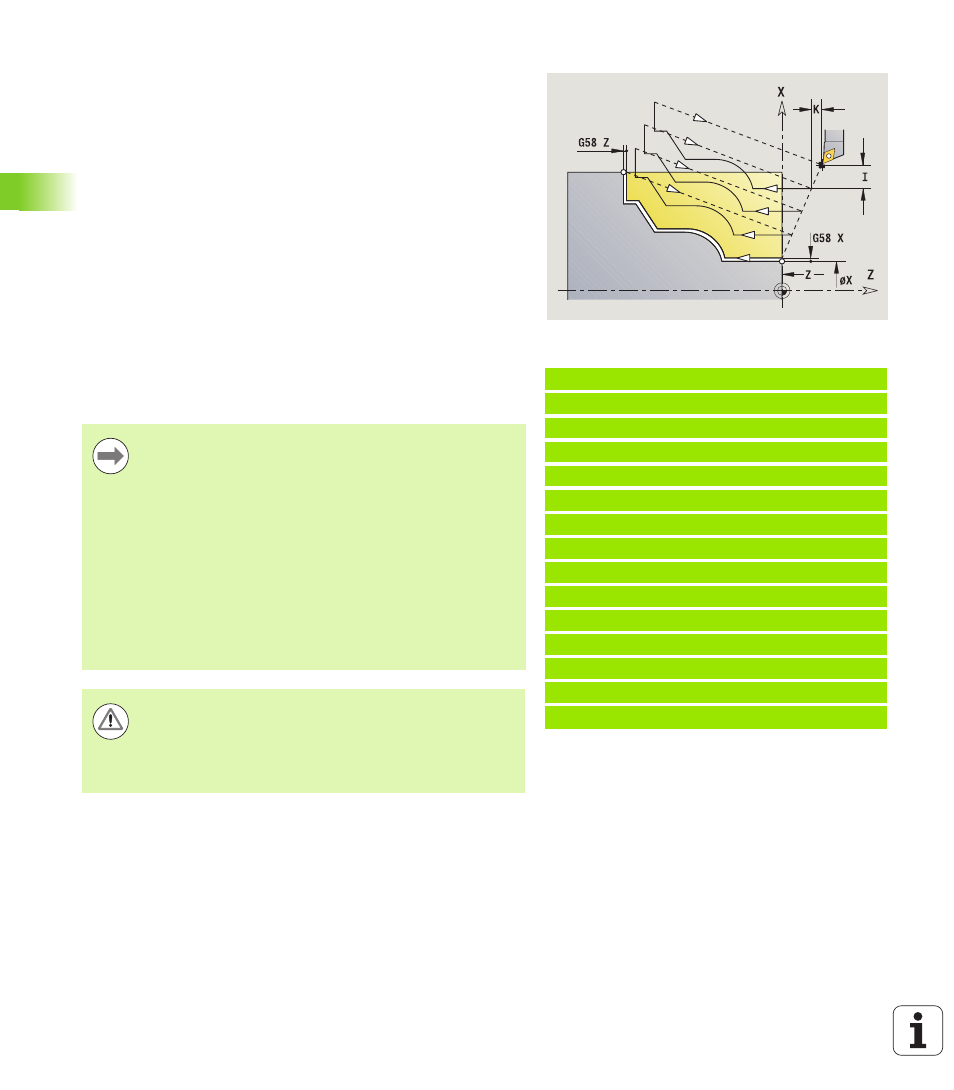

Cycle de répétition de contour G83
G83 exécute plusieurs fois les fonctions programmées dans les
séquences suivantes (déplacements simples ou cycles sans définition
du contour). G80 termine le cycle d'usinage.
Si le nombre de passes est différent dans le sens de X et de Z,
l'usinage se fait d'abord dans les deux sens avec les valeurs
programmées. La passe est mise à zéro lorsque la valeur-cible et
atteinte dans un sens.
Programmation:
 G83 est seule dans la séquence
 G83 ne doit pas être imbriquée, et pas davantage par l'appel de
sous-programmes.
Exemple : G83
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G83 X80 Z0 I4 K0.3
N4 G0 X80 Z0
N5 G1 Z-15 B-1
N6 G1 X102 B2
N7 G1 Z-22
N8 G1 X90 Zi-12 B1
N9 G1 Zi-6
N10 G1 X10 0 A80 B-1
N11 G1 Z-47
N12 G1 X110
N13 G0 Z2
N14 G80
Paramètres
X Point-cible du contour (Cote de diamètre) – (par défaut:
Validation de la dernière coordonnée X)
Z Point-cible du contour (par défaut: Validation de la dernière
coordonnée Z)
I Plongée max. dans le sens de X (cote au rayon) – (par défaut: 0)
K Plongée max. dans le sens de Z (par défaut: 0)
 La Correction rayon de la dent ne sera pas appliquée.
Vous pouvez programmer séparément la CRD avec
G40..G42.
 Distance de sécurité après chaque passe: 1mm.
 Une surépaisseur G57
 est appliquée en tenant compte du signe
(surépaisseurs impossibles pour les usinages
intérieurs)
 reste active après la fin du cycle
 Une surépaisseur G58
 est prise en compte si vous travaillez avec la CRD
 reste active après la fin du cycle
Attention, risque de collision!
Après une coupe, l'outil retourne en diagonale afin de se
positionner pour la coupe suivante. Si nécessaire,
programmez un autre déplacement en avance rapide afin
d'éviter une collision.
