Rainure circulaire sur l'enveloppe G312-/G313

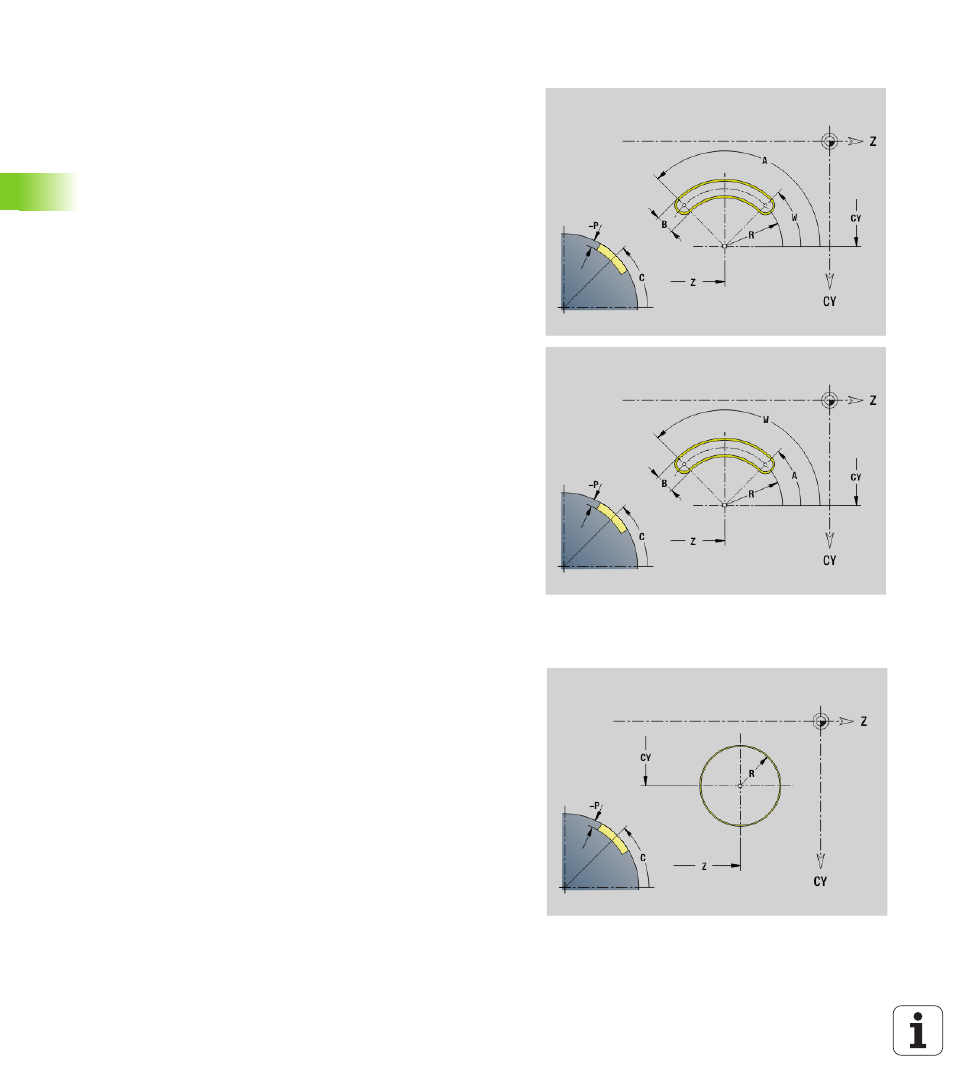

G312/G313 définit une rainure circulaire sur l'enveloppe. Vous
programmez la figure en la combinant avec G840, G845 ou G846.
 G312: Rainure circulaire sens horaire
 G313: Rainure circulaire sens anti-horaire
Cercle entier sur enveloppe G314
G314 définit un cercle entier sur l'enveloppe. Vous programmez cette
figure en la combinant avec G840, G845 ou G846.
Paramètres
Z Centre
CY Centre en „cote linéaire"; référence: développé avec „diamètre
de référence"
C Centre (angle)
R Rayon; référence: Centre de la rainure
A Angle initial; référence: Axe Z; (par défaut: 0°)
W Angle final; référence: Axe Z
B Largeur de la rainure
P Profondeur de la poche
Paramètres
Z Centre
CY Centre en „cote linéaire"; référence: développé avec „diamètre
de référence"
C Centre (angle)
R Rayon
P Profondeur de la poche
