HEIDENHAIN MANUALplus 620, CNC PILOT 640
271
4.1
7
Cy
cles de t
our
nag
e
se référ
a
nt à un cont
our

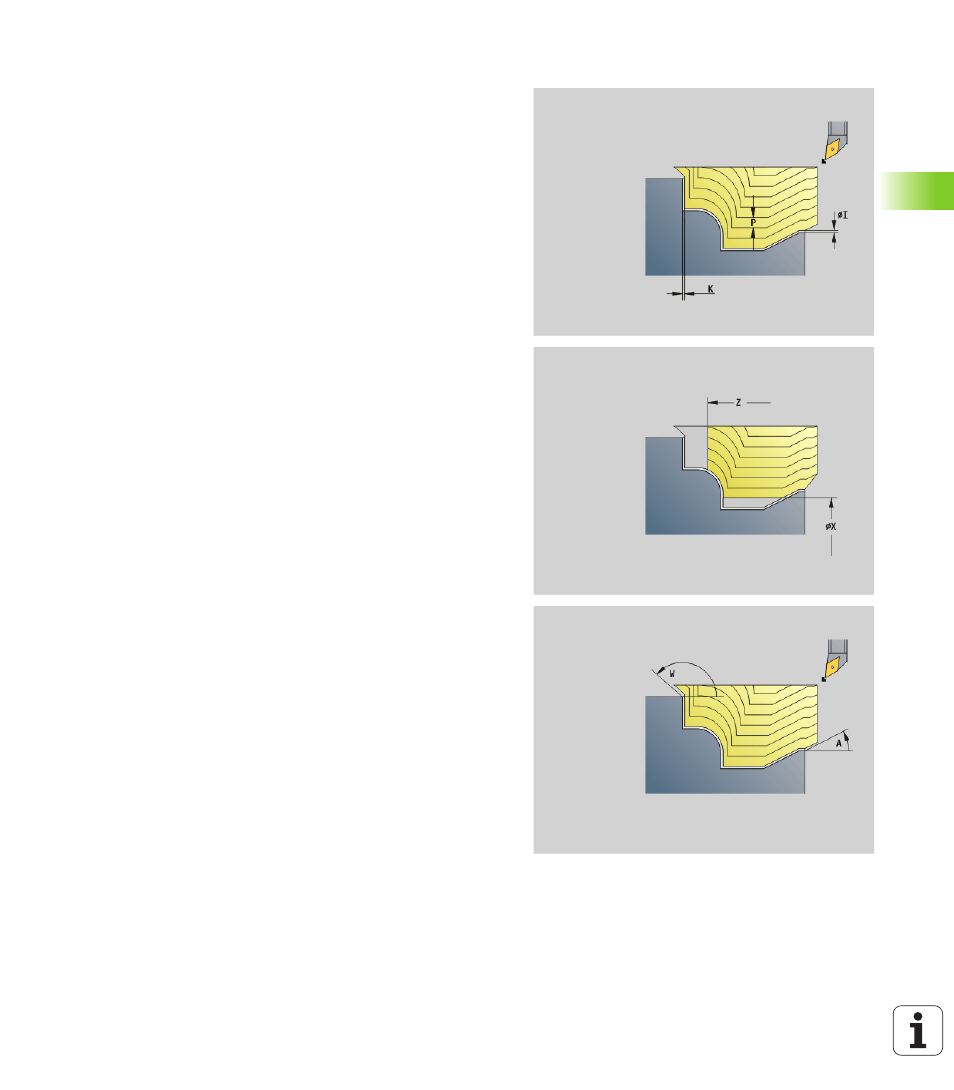

Ebauche parallèle au contour G830
G830 ébauche parallèlement au contour la zone de contour définie
dans „ID“ ou „NS, NE“ (voir „Travailler avec les cycles se référant à
un contour” à la page 263). Le contour à usiner peut comporter
plusieurs parties concaves. Le cas échéant, la zone d'usinage est
subdivisée en plusieurs parties.
Paramètres
ID Contour auxiliaire - Numéro d'identification du contour à usiner
NS Numéro de séquence initiale (début de la section de contour)
NE Numéro de séquence finale (fin de la section de contour)
 NE non programmé: L'élément de contour NS est usiné
dans le sens de définition du contour.
 NS=NE programmé: L'élément de contour NS est usiné
dans le sens inverse du sens de définition du contour.
P Plongée max.
I Surépaisseur en X (cote de diamètre) – (par défaut: 0)
K Surépaisseur en Z (par défaut: 0)
X Limite d'usinage dans le sens X (cote de diamètre) – (par
défaut: pas de limite d'usinage)
Z Limite d'usinage dans le sens Z (par défaut: pas de limite
d'usinage)
A Angle d'approche (référence: Axe Z) – (par défaut: 0°/180°;
parallèlement à l'axe Z ou, pour outils transversaux, parallèle à
l'axe X))
W Angle de sortie (référence: Axe Z) – (par défaut: 90°/270°;
parallèlement à l'axe Z ou, pour outils transversaux, parallèle à
l'axe X))
Q Type de dégagement en fin de cycle (par défaut: 0)
 0: Retour au point initial (d'abord sens X, puis Z)
 1: Positionne l'outil devant le contour fini
 2: Relève l'outil à la distance de sécurité et arrête
