HEIDENHAIN MANUALplus 620, CNC PILOT 640
151
2.1
0
Units – F
raisag
e
sur l'en
v
e
loppe

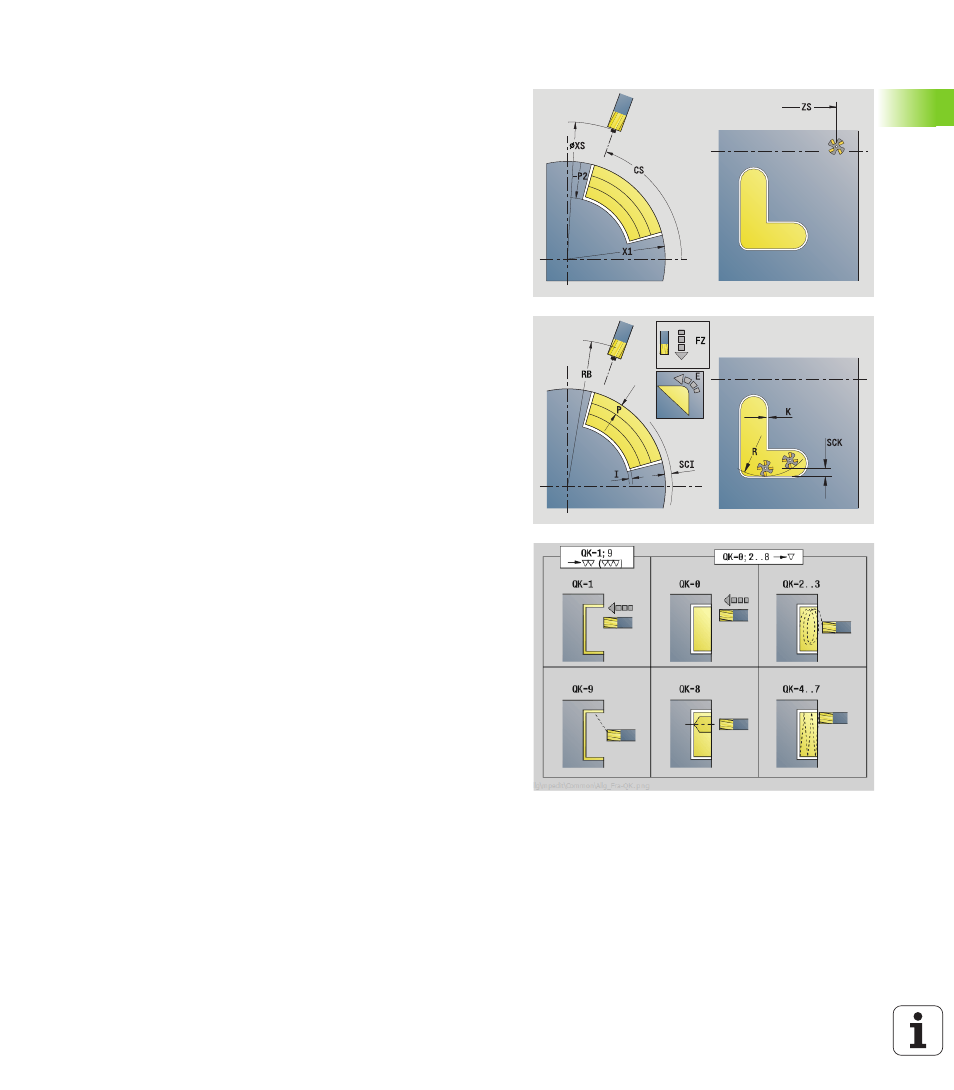

Unit „Fraisage de poche ICP, Enveloppe"
L'Unit usine la poche définie avec Q. Choisissez avec QK le mode
d'usinage (ébauche/finition) ainsi que la stratégie de plongée.
Nom de l'unit : G845_Poch_C_Envel / cycles : G845 (voir à la page
362), G846 (voir à la page 366)
Accès à la banque de données technologiques
 Mode d'usinage : fraisage
 Paramètres variables : F, S, FZ, P
Formulaire Contour
FK
voir à la page 60
NS Numéro de séquence début de contour
NE No séqu. finale contour
X1 Bord supérieur de fraisage (cote de diamètre)
P2 Profondeur contour
NF Marque de position (seulement quand QK=8)
Formulaire cycle
QK
Mode d'usinage et stratégie de plongée
 0 : ébauche
 1 : finition
 2 : ébauche hélicoïdale manuelle
 3 : ébauche hélicoïdale automatique
 4 : ébauche pendulaire linéaire manuelle
 5 : ébauche pendulaire linéaire automatique
 6 : ébauche pendulaire circulaire manuelle
 7 : ébauche pendulaire circulaire automatique
 8 : ébauche, plongée à la position de pré-perçage
 9 : finition, arc d'approche 3D
JT Sens de déroulement
 0 : de l'intérieur vers l'extérieur
 1 : de l'extérieur vers l'intérieur
H Sens d'usinage
 0 : en opposition
 1 : en avalant
P Plongée max.
I Surépaisseur dans le sens de la passe
K Surépaisseur parallèle au contour
FZ Facteur de plongée
E Avance réduite
R Rayon d'approche
WB Long. de plongée
EW Angle de plongée
U Facteur de recouvrement (par défaut: 0,5)
RB Plan de retrait (cote de diamètre)
Autres formulaires : voir à la page 58
