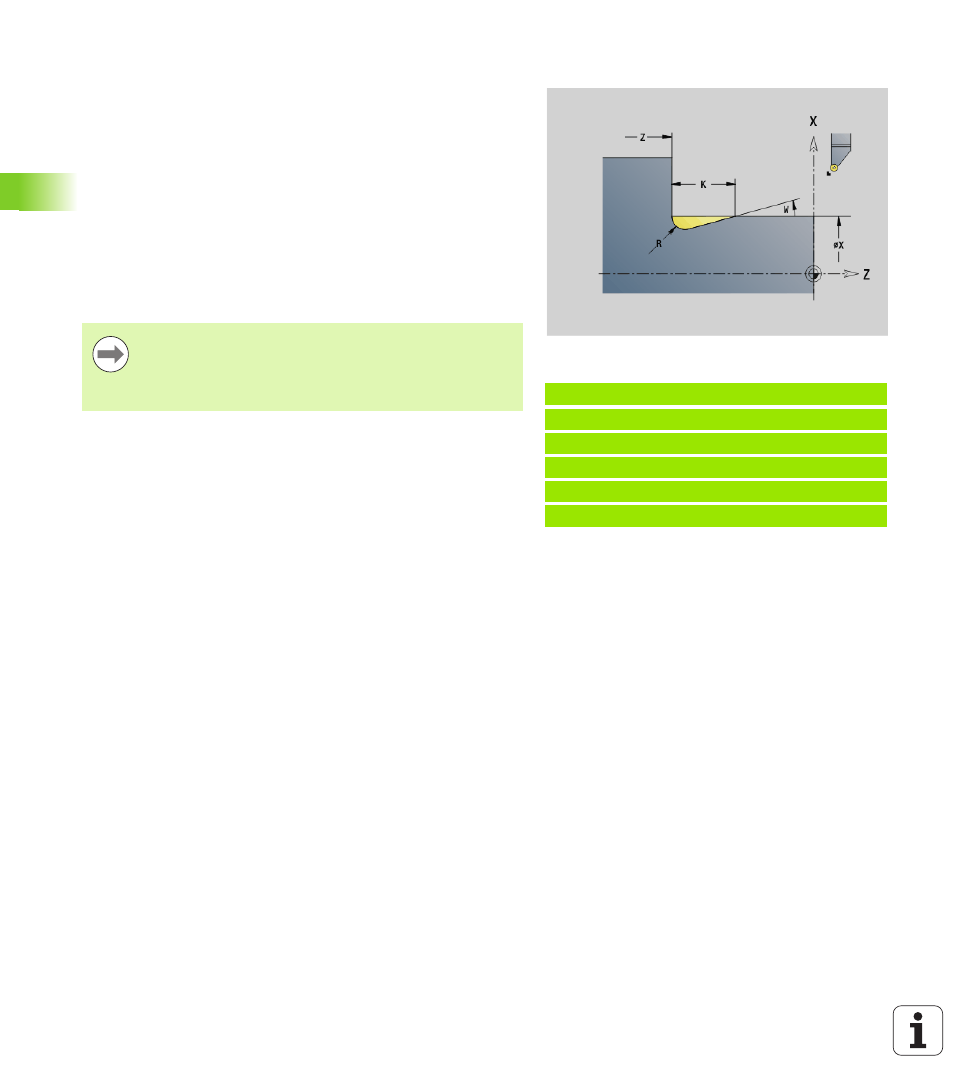

Dégagement de forme H G857
G857 usine le dégagement. Le point final est calculé conformément
au dégagement de forme H en fonction de l'angle de plongée.
Position de l'outil à l'issue de l'exécution du cycle: Point de départ du
cycle
Exemple : G857
%857.nc
[G857]
N1 T2 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G857 X50 Z-30 K7 R2 W30
END
Paramètres
X Coin du contour (cote au diamètre)
Z Coin du contour
K Longueur du dégagement
R Rayon - aucune introduction: Aucun élément circulaire (rayon
d'outil = rayon du dégagement)
W Angle de plongée - aucune introduction: Calculé à l'aide de „K“
et de „R“
 Le dégagement n'est exécuté que dans des angles
droits, et ceci parallèlement à l'axe longitudinal.
 Correction du rayon de la dent : est exécutée.
 Surépaisseurs : ne sont pas appliquées.
