Unit „Graver dans le plan YZ“

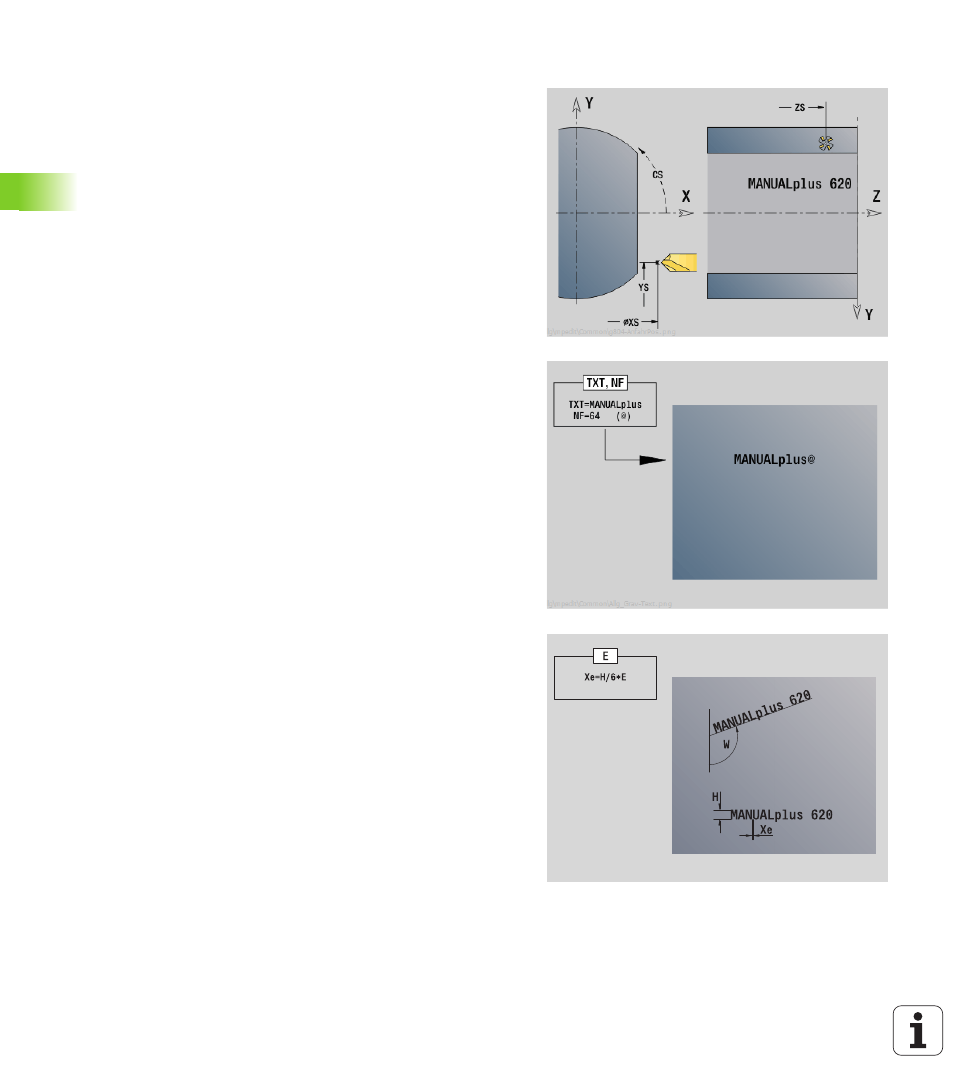

L'Unit grave une chaîne de caractères sur une droite dans le plan YZ.
Les trémas et caractères spéciaux que vous ne pouvez pas introduire
dans l'éditeur smart.Turn sont à définir caractère par caractère dans
NF
. Lorsque vous programmez „Contin. écrire directement“ (Q=1), les
changements d'outils et les prépositionnements ne sont pas pris en
compte. Les valeurs technologiques des cycles de gravure précédents
sont prises en compte.
Nom de l'unit : G804_GRA_Y_ENVEL / cycle : G804 (voir à la page 521)
Table de caractères : voir à la page 368
Accès à la banque de données technologiques :
Mode d'usinage: Gravage
Paramètres variables: F, S
Modèle de formulaire de paramètre
Y, Z
Point initial
X
Point final (cote de diamètre) Position X à laquelle l'outil doit
plonger pour le fraisage.
RB
Plan de retrait
Paramètres du formulaire Cycle
TXT
Texte devant être gravé
NF
Numéro de caractère (caractère devant être gravé)
H
Haut. caract.
E
Facteur d'espacement (Calcul: voir figure).
W
Angle d'inclinaison
FZ
Facteur d'avance de plongée (avance de plongée = avance
actuelle * FZ)
Q
Contin. écrire directement
0 (non): la gravure commence au point de départ
1 (oui): graver à partir de la position de l'outil
