230
Programmation DIN
4.7 Cont
ours f
a
ce fr
ontale/ar
ri
èr
e

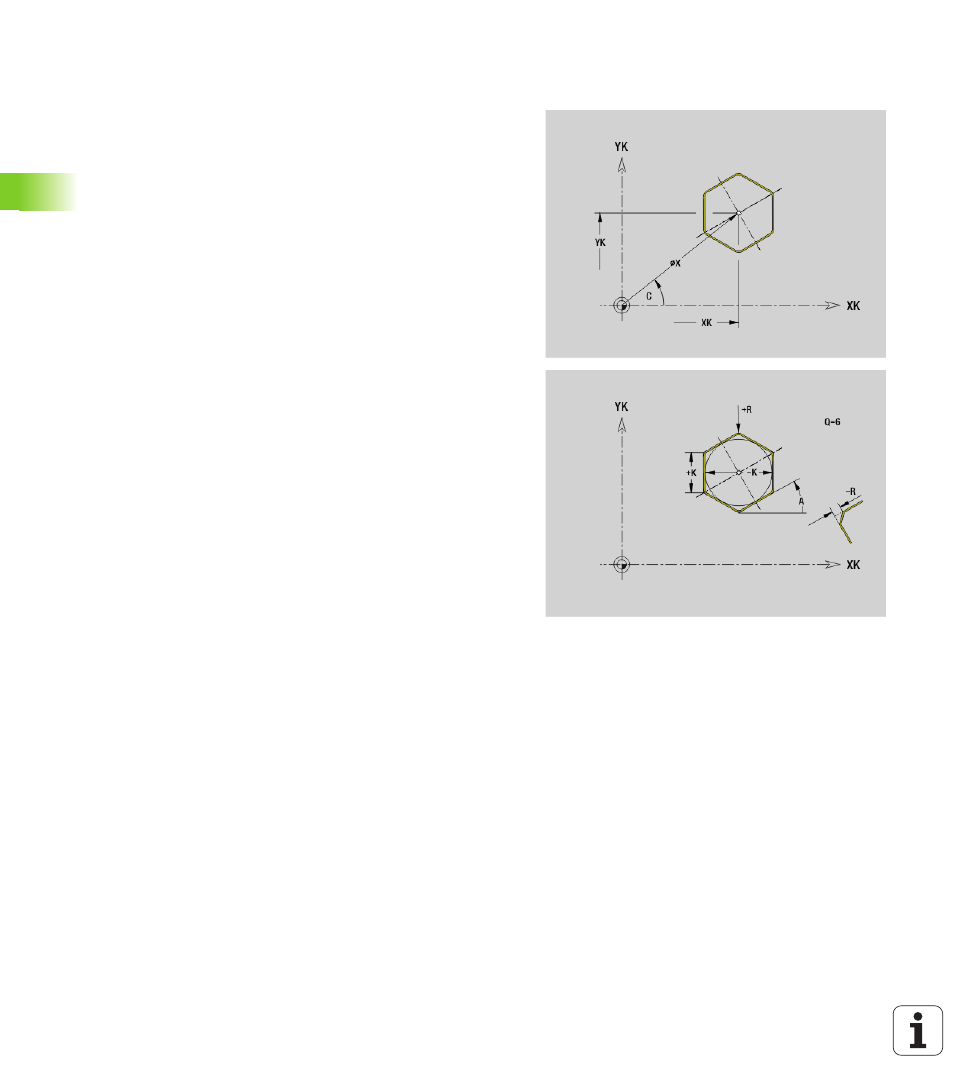

Polygone régulier sur la face frontale/arrière
G307-Géo
G307 définit un polygone sur la face frontale ou arrière.
Paramètres
XK Centre en coordonnées cartésiennes
YK Centre en coordonnées cartésiennes
X
Diamètre (centre en coordonnées polaires)
C Angle (centre en coordonnées polaires)
A Angle d'un côté du polygone avec XK (par défaut: 0°)
Q Nombre de côtés (Q > 2)
K Longueur d'arête
 K>0: Longueur d'arête
 K<0: Diamètre du cercle inscrit
R Chanfrein/arrondi (par défaut: 0°)
 R>0: Rayon de l'arrondi
 R<0: Largeur du chanfrein
P Profondeur/hauteur (par défaut: „P“ issu de G308)
 P<0: Poche
 P>0: Îlot
