HEIDENHAIN MANUALplus 620, CNC PILOT 640
335
4.24 Usinag
e sur la f
a
ce fr
ontale/ar
ri
èr
e

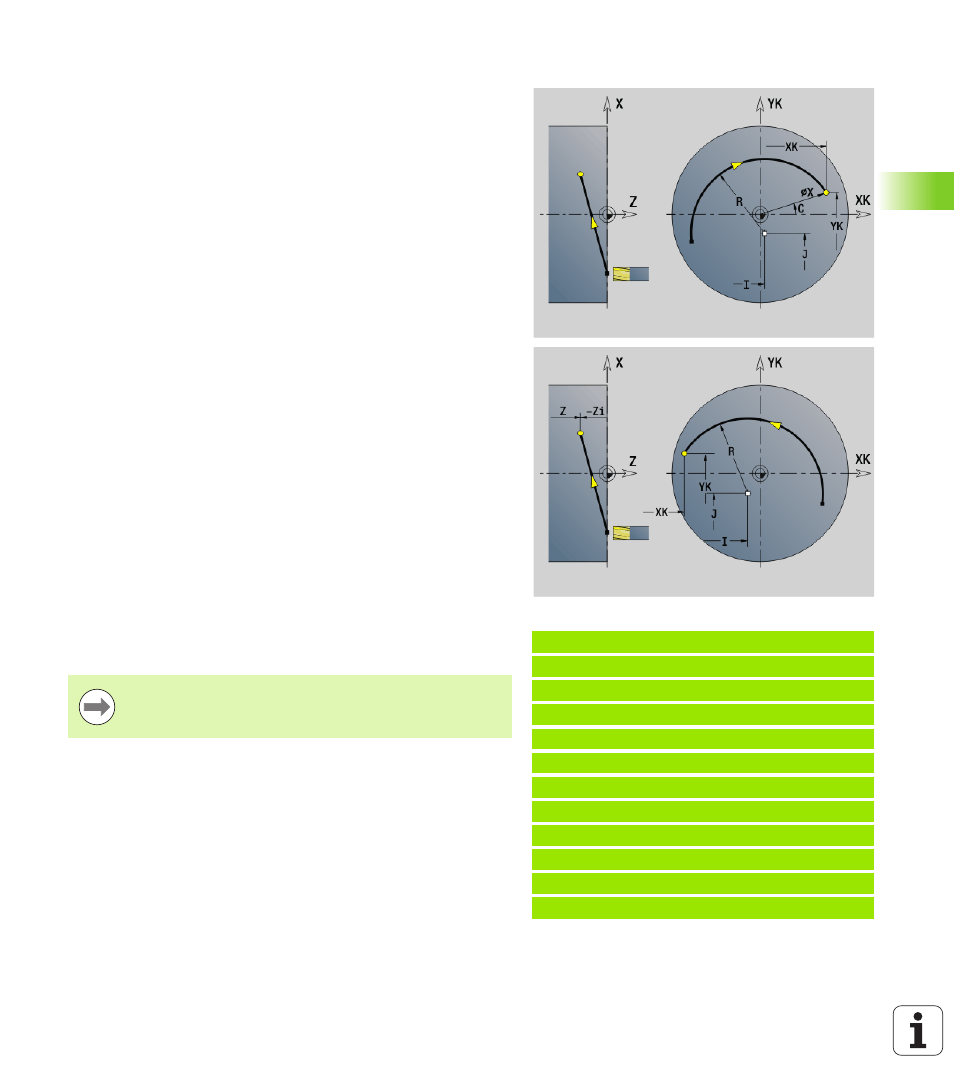

Arc de cercle sur face frontale/arrière G102/G103
G102/G103 interpolation circulaire en avance travail jusqu'au „point
final". Sens de rotation: voir figure d'aide.
Exemple : G102, G103
. . .
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N6 G100 XK20 YK5
N7 G101 XK50
N8 G103 XK5 YK50 R50 [arc de cercle]
N9 G101 XK5 YK20
N10 G102 XK20 YK5 R20
N12 M15
. . .
Paramètres
X Point final (Cote au diamètre)
C Angle final – Direction angulaire: voir figure d'aide
XK Point final (cartésien)
YK Point final (cartésien)
R Rayon
I Centre (cartésien)
J Centre (cartésien)
K Centre avec H=2, 3 (sens Z)
Z Point final (par défaut: Position courante en Z)
H Plan du cercle (plan d'usinage) – (par défaut: 0)
 H=0, 1: Usinage dans le plan XY (face frontale)
 H=3: Usinage dans le plan YZ.
 H=3: Usinage dans le plan XZ.
Paramètres pour la définition de géométrie (G80)
AN Angle avec l'axe positif XK
BR Chanfrein/arrondi. Définit la transition vers l'élément de
contour suivant. Programmez le point final théorique si vous
indiquez un chanfrein/arrondi.
 Aucune introduction : Raccordement tangentiel
 BR=0: Raccordement non tangentiel
 BR>0: Rayon de l'arrondi
 BR<0: Largeur du chanfrein
Q Point d'intersection. Point final lorsque la droite coupe un arc
de cercle (par défaut: 0):
 Q=0: Point d'intersection proche
 Q=1: Point d'intersection éloigné
Les paramètres AN, BR et Q doivent être utilisés pour un
cycle, et uniquement dans une description de contour qui
se termine par G80.
