328
Programmation DIN
4.22 Cy
cles de perçag
e

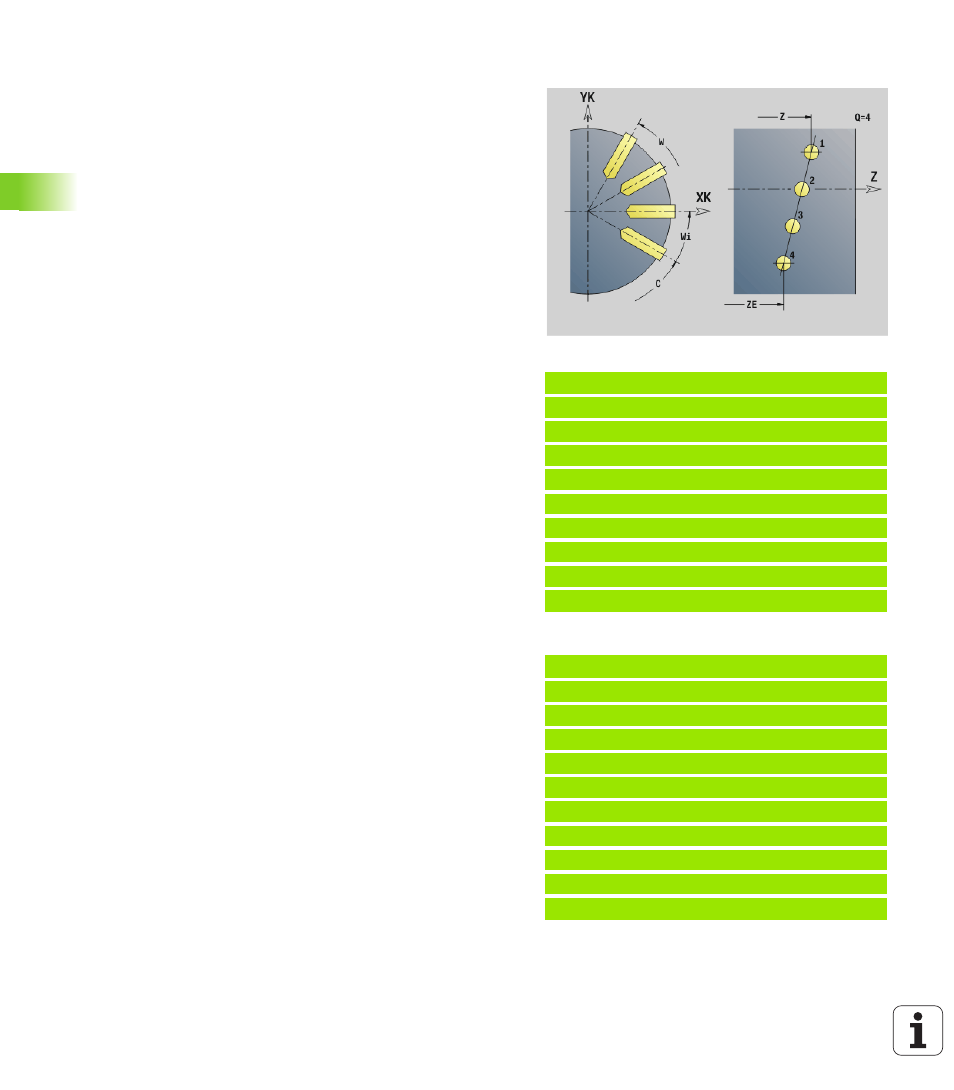

Modèle linéaire sur l'enveloppe G744
G744 crée un modèle linéaire de perçages ou de figures équidistants
sur l'enveloppe.
Combinaisons de paramètres pour la définition du point initial ou des
positions du modèle:
 Point initial du modèle: Z et C
 Positions du modèle:
 W et Q
 Wi et Q
Si vous n'indiquez pas le point final XE, la commande utilise le cycle
de perçage/fraisage ou la définition de figure de la séquence CN
suivante. Selon ce principe, vous combinez la définition de modèle
avec les cycles de perçage (G71, G74, G36) ou avec des opérations de
fraisage (définitions de figures G314, G315, G317).
Exemple : G744
%744.nc
[G744]
N1 T6 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G744 XS102 Z-10 ZE-35 C0 W270 Q5
N6 G71 XS102 K7
N7 M15
END
Exemple : Séquences d'instructions
[ modèle de perçage simple ]
N.. G744 Z.. C.. XS.. XE.. ZE.. W.. Q..
. . .
[ modèle de perçage avec perçage profond ]
N.. G744 Z.. C.. XS.. XE.. ZE.. W.. Q..
N.. G74 XE.. P.. I..
. . .
[ modèle de fraisage avec rainure linéaire ]
N.. G744 Z.. C.. XS.. XE.. ZE.. W.. Q..
N.. G792 K.. A.. XS..
. . .
Paramètres
XS Point initial opération de perçage/fraisage (cote au diamètre)
Z Point initial du modèle en coordonnées polaires
XE Point final opération de perçage/fraisage (cote au diamètre)
ZE Point final du modèle (par défaut: Z)
C Angle initial du modèle en coordonnées polaires
W Angle final du modèle – Aucune introduction: Les perçages/
figures sont répartis régulièrement sur l'enveloppe
Wi Angle final (incrément angulaire), distance avec la position
suivante
Q Nombre de perçages/figures (par défaut: 1)
A Angle (position angulaire du modèle)
R Longueur (distance première – dernière position [mm];
référence: développé de XS)
Ri Longueur (distance par rapport à la position suivante [mm];
référence: développé de XS)
