Units Smart.Turn pour l' axe Y
3.3 Units – F
raisag
e
, ax
e Y
Unit „Fraisage de poche ICP plan XY“

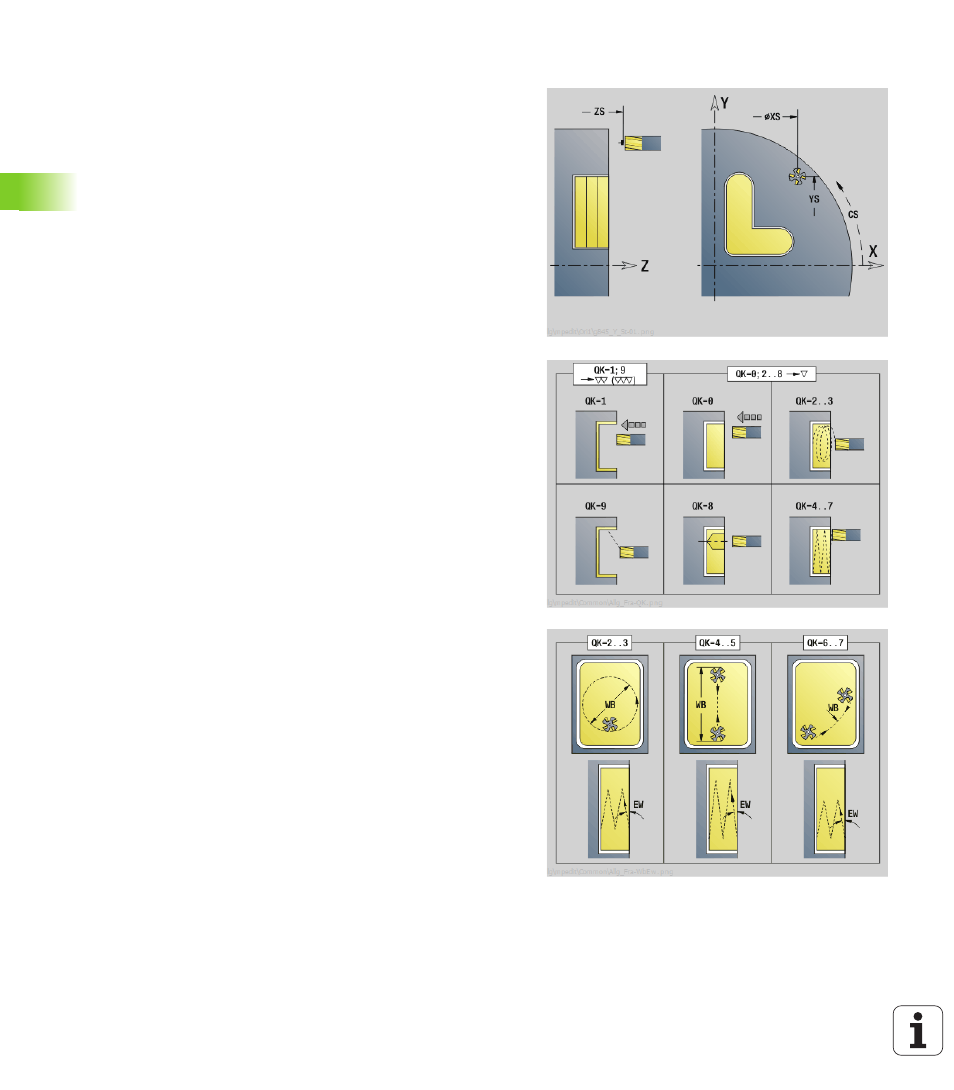

L'Unit usine la poche définie avec ICP dans le plan XY. Vous choisissez
dans QK, si une ébauche ou une finition est souhaitée et vous
définissez la stratégie de plongée pour l'ébauche.
Nom de l'unit : G845_Poc_Y_Front / cycles : G845 (voir à la page 362),
G846 (voir à la page 366)
Accès à la banque de données technologiques :
 Mode d'usinage: Fraisage
 Paramètres variables: F, S, FZ, P
Paramètres du formulaire Contour
FK
voir à la page 60
NF Marque de position (seulement quand QK=8)
NS Numéro de séquence initial du contour
Z1 Bord supérieur de fraisage
P2 Profondeur contour
NE No séqu. finale contour
Paramètres du formulaire Cycle
QK
Mode d'usinage et stratégie de plongée
 0 : Ebauche
 1 : Finition
 2: Ebauche hélicoïdale manuelle
 3: Ebauche hélicoïdale auto
 4: Ebauche pendulaire linéaire manuelle
 5: Ebauche pendulaire linéaire auto
 6: Ebauche pendulaire circulaire manuelle
 7: Ebauche pendulaire circulaire auto
 8: Ebauche, plongée à la position de pré-perçage
 9: Finition, arc d'approche 3D
JT Sens déroulement:
 0 : de l'intérieur vers l'extérieur
 1 : de l'extérieur vers l'intérieur
H Sens d'usinage
 0: En opposition
 1: En avalant
P Plongée max.
I Surépaisseur parallèle au contour
K Surépaisseur, sens de la plongée
FZ Avance plongée
E Avance réduite
R Rayon d'approche
WB Long. plongée
EW Angle de plongée
U Facteur de recouvrement (par défaut: 0,5)
RB Plan de retrait
Autres formulaires : voir à la page 58
