HEIDENHAIN MANUALplus 620, CNC PILOT 640
363
4.26 Cy
cles de fr
aisag
e
Paramètres – Fraisage
A Processus „fraisage“: A=0 (par défaut=0)
NF Marque de position – Référence à partir de laquelle le cycle lit
les positions de pré-perçage [1..127].

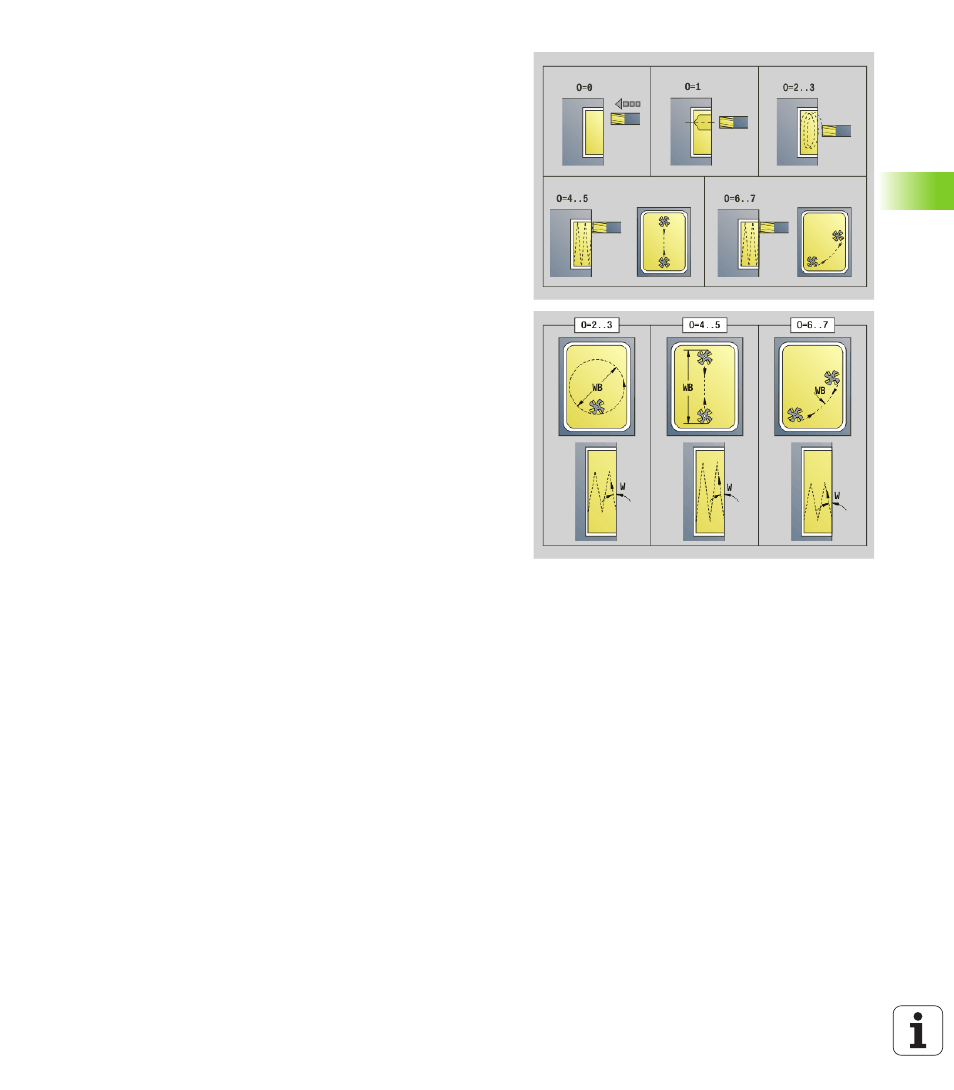

O Comportement de plongée (par défaut: 0)
O=0 (Plongée verticale):
Le cycle déplace l'outil au point
initial, plonge en avance de plongée et fraise ensuite la poche.
O=1 (Plongée à la position de pré-perçage):
 „NF“ programmé: Le cycle positionne la fraise au dessus de
première position de pré-perçage, l'outil plonge et fraise la
première zone. Le cas échéant, le cycle positionne la fraise
à la position de pré-perçage suivante et l'outil usine la zone
suivante, etc.
 „NF“ non programmé: L'outil plonge à la position courante
et fraise la zone. Le cas échéant, positionnez la fraise à la
position de pré-perçage suivante et usinez la zone suivante,
etc.
O=2, 3 (plongée hélicoïdale): La fraise plonge selon l'angle
„W“ et fraise des cercles entiers avec un diamètre „WB“.
Dès que la profondeur de fraisage „P“ est atteinte, le cycle
passe au surfaçage.
 O=2 – manuel: Le cycle plonge à la position actuelle et usine
la surface accessible à partir de cette position.
 O=3 – automatique: Le cycle calcule la position de plongée,
plonge et usine cette zone. Le déplacement de plongée
s'achève si possible au point initial de la première trajectoire
de fraisage. Si la poche est constituée de plusieurs zones, le
cycle usine successivement toutes les zones.
O=4, 5 (plongée pendulaire, linéaire):
La fraise plonge selon
l'angle „W“ et fraise une trajectoire linéaire de longueur
„WB“. Vous définissez la position angulaire dans „WE“. Le
cycle fraise ensuite cette trajectoire dans le sens inverse. Dès
que la profondeur de fraisage „P“ est atteinte, le cycle passe
au surfaçage.
 O=4 – manuel: Le cycle plonge à la position actuelle et usine
la zone accessible à partir de cette position.
 O=5 – automatique: Le cycle calcule la position de plongée,
plonge et usine cette zone. Le déplacement de plongée
s'achève si possible au point initial de la première trajectoire
de fraisage. Si la poche est constituée de plusieurs zones, le
cycle usine successivement toutes les zones. La position de
plongée est calculée de la manière suivante et en fonction
de la figure et de „Q“:
