320
Programmation DIN
4.22 Cy
cles de perçag
e

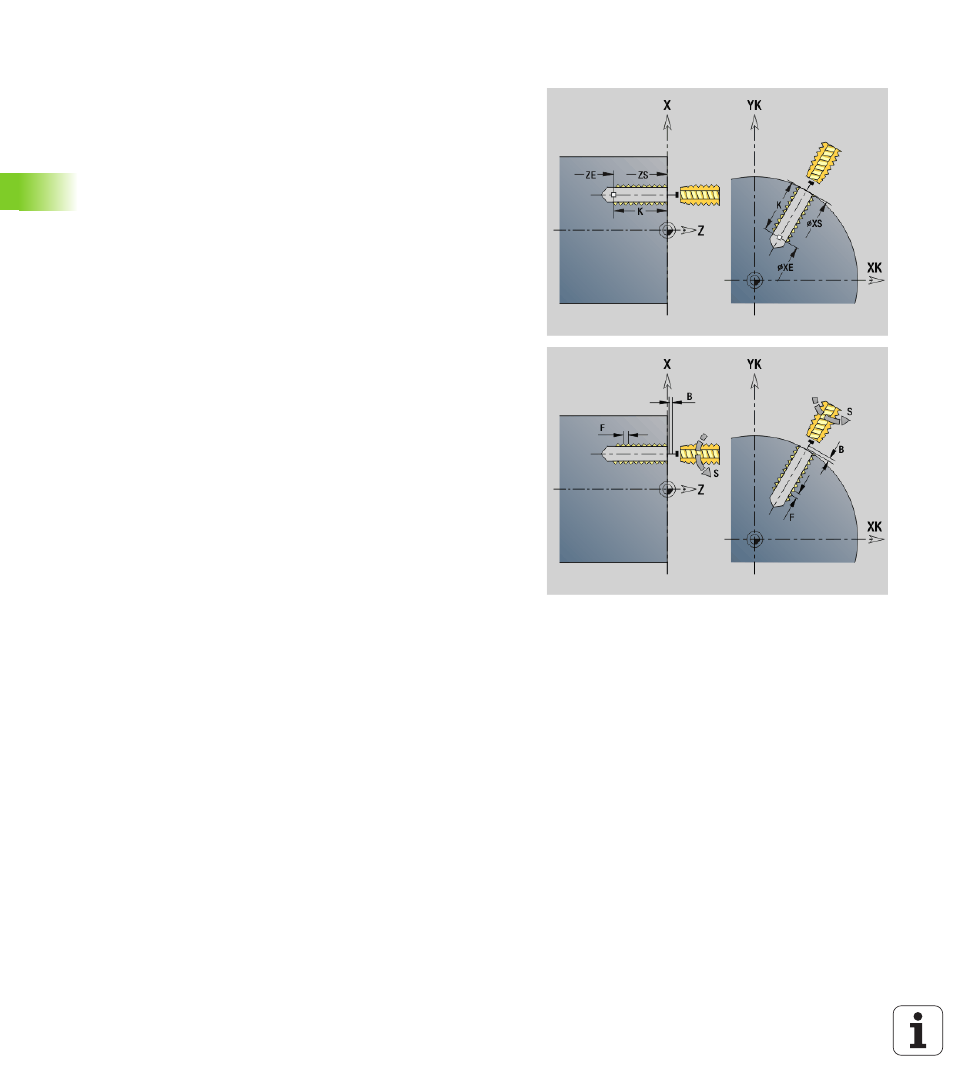

Taraudage G73
G73 réalise des taraudages axiaux/radiaux à l'aide d'outils fixes ou
tournants.
Le „point initial“ est calculé à partir de la distance de sécurité et de la
„longueur d'approche B“.
Paramètres
ID Contour de perçage – Nom de la définition du perçage
NS Nr. séquence du contour
 Référence au contour du perçage (G49, G300 ou G310 Géo)
 Pas d'introduction: Un seul perçage sans définition de
contour
XS Point initial perçage axial (cote de diamètre), un perçage unique
sans définition de contour
ZS Point initial perçage axial
Perçage unique sans définition de contour
XE Point final perçage radial (cote au diamètre)
Perçage unique sans définition de contour
ZE Point final perçage axial
Perçage unique sans définition de contour
K Profondeur de perçage (en alternative à XE/ZE)
Perçage unique sans définition de contour
F Pas du filet (prioritaire sur la définition du contour)
B Longueur d'approche
S Vitesse de rotation de retrait (par défaut: Vitesse de rotation
lors du taraudage)
J Longueur d'extraction en cas d'utilisation d'un mandrin de
serrage avec compensation linéaire (par défaut: 0)
RB Plan de retrait (perçages radiaux: Cote de diamètre) – (par
défaut: Retrait au point de départ ou à la distance de sécurité)
P Profondeur brise-copeaux
I Distance de retrait
BS Numéro de l'élément, début (Numéro du premier perçage à
usiner d'un modèle)
BE Numéro de l'élément, fin (Numéro du dernier perçage à usiner
d'un modèle)
H Frein (de broche) inactif (par défaut: 0)
 0: Frein de broche actif
 1: Frein de broche Inactif
