276
Programmation DIN
4.1
7
Cy
cles de t
our
nag
e
se référ
a
nt à un cont
our

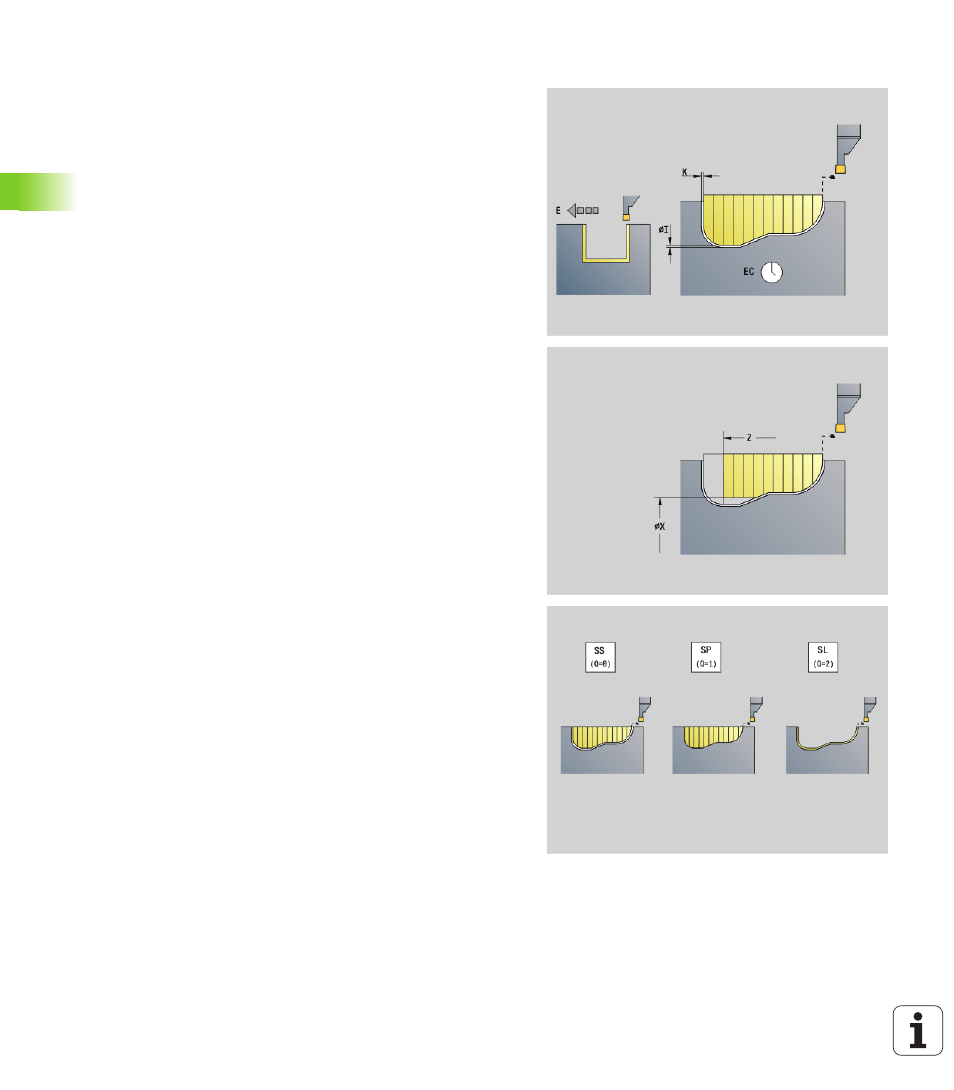

Gorge G860
G860 usine la zone du contour définie. Soit vous transférez la
référence du contour à usiner dans les paramètres du cycle, soit vous
définissez le contour directement après l'appel du cycle (voir
„Travailler avec les cycles se référant à un contour” à la page 263). Le
contour à usiner peut comporter plusieurs parties concaves. Le cas
échéant, la zone d'usinage est subdivisée en plusieurs parties.
Paramètres
ID Contour auxiliaire - Numéro d'identification du contour à usiner
NS Numéro de séquence initiale
 Début de la section de contour ou
 référence à une gorge G22/G23 Géo
NE Numéro de séquence finale (fin de la section de contour):
 NE non programmé: L'élément de contour NS est usiné
dans le sens de définition du contour.
 NS=NE programmé: L'élément de contour NS est usiné
dans le sens inverse du sens de définition du contour.
 NE inutile si le contour est défini avec G22/G23 Géo
I Surépaisseur en X (cote de diamètre) – (par défaut: 0)
K Surépaisseur en Z (par défaut: 0)
Q Déroulement (par défaut: 0)
 0: Ebauche et finition
 1: Ebauche seulement
 2: Finition seulement
X Limite d'usinage dans le sens X (cote de diamètre) – (par
défaut: pas de limite d'usinage)
Z Limite d'usinage dans le sens Z (par défaut: pas de limite
d'usinage)
V Identification début/fin (par défaut: 0) Un chanfrein/arrondi est
usiné:
 0: Au début et à la fin
 1: Au début
 2: A la fin
 3: Aucun usinage
E Avance de finition (par défaut: Avance active)
EC Temporisation
