HEIDENHAIN MANUALplus 620, CNC PILOT 640
131
2.9 Units – F
raisag
e
f
a
ce fr
ontale

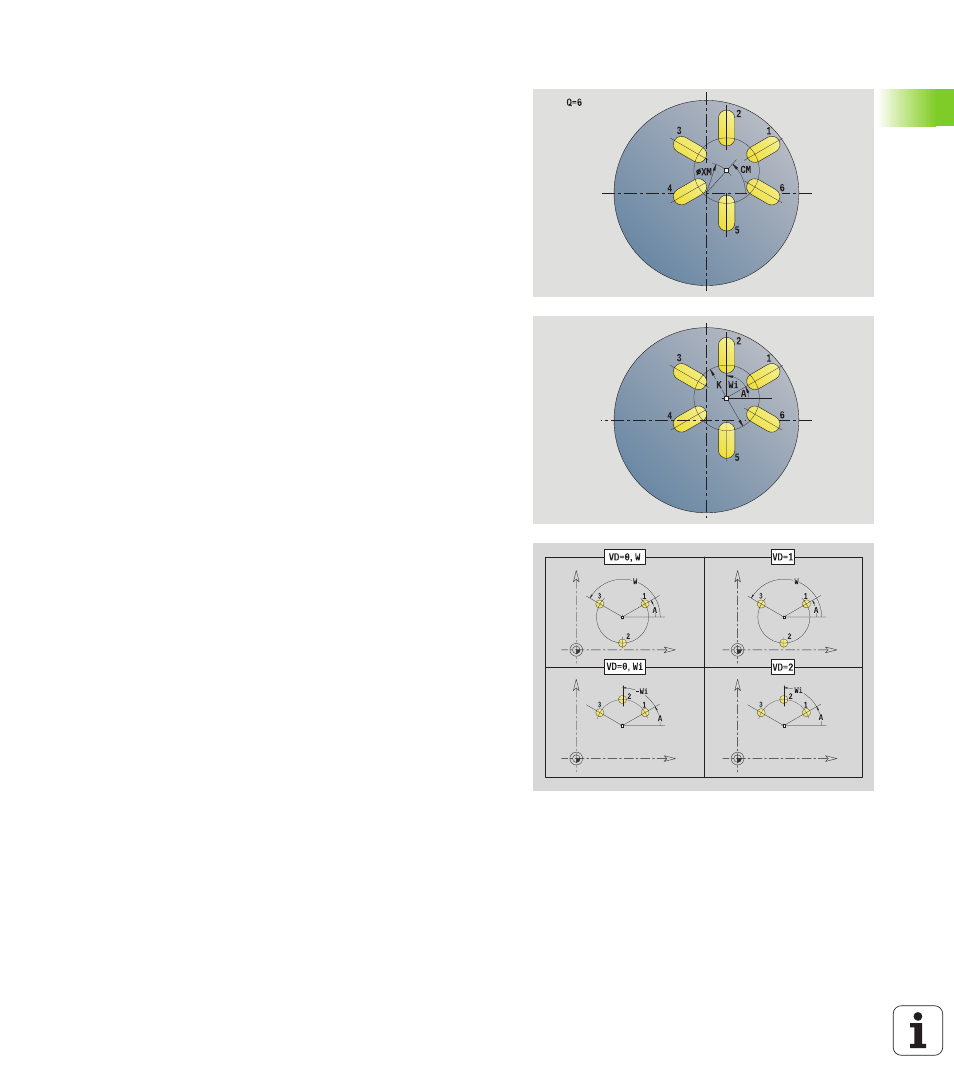

Unit „Modèle circulaire Rainurage Face frontale"
L'Unit réalise un modèle circulaire de rainures équidistantes, sur la
face frontale. Le point de départ des rainures correspond aux positions
du modèle. Les longueurs et positions des rainures sont à définir dans
l'Unit. La largeur de la rainure correspond au diamètre de la fraise.
Nom de l'unit : G791_Circ_Front_C / cycle : G791 (voir à la page 341)
Accès à la banque de données technologiques
 Mode d'usinage : fraisage
 Paramètres variables : F, S, FZ, P
Formulaire Modèle
Q
Nombre de rainures
XM, CM Centre polaire
XK, YK
Centre cartésien
A Angle départ
Wi Incrément angulaire
K Diamètre du modèle
W Angle final
V Sens du déroulement (par défaut: 0)
 VD=0, sans W: Répartition sur cercle entier
 VD=0, avec W: Répartition sur le plus grand arc de
cercle
 VD=0, avec Wi: Signe de Wi détermine le sens (Wi<0:
Sens horaire)
 VD=1, avec W: Sens horaire
 VD=1, avec Wi: Sens horaire (signe de Wi sans
signification)
 VD=2, avec W: Sens anti-horaire
 VD=2, avec Wi: Sens anti-horaire (signe de Wi sans
signification)
Formulaire cycle
Z1
Bord supérieur de fraisage
Z2 Fond de fraisage
L Longueur de la rainure
A1 Angle avec axe X
P Plongée max.
FZ Avance de plongée
Autres formulaires : voir à la page 58
