HEIDENHAIN MANUALplus 620, CNC PILOT 640
117
2.7 Units – Finition
Unit „Finition longitudinale, introduction directe
du contour"
L'unit exécute la finition en une seule passe du contour défini avec les
paramètres. Dans EC, vous définissez s'il s'agit d'un contour "normal"
ou d'un contour en plongée.
Nom de l'unit : G890_G80_L / cycle : G890 (voir à la page 284)
Accès à la banque de données technologiques
 Mode d'usinage : finition
 Paramètres variables : F, S, E

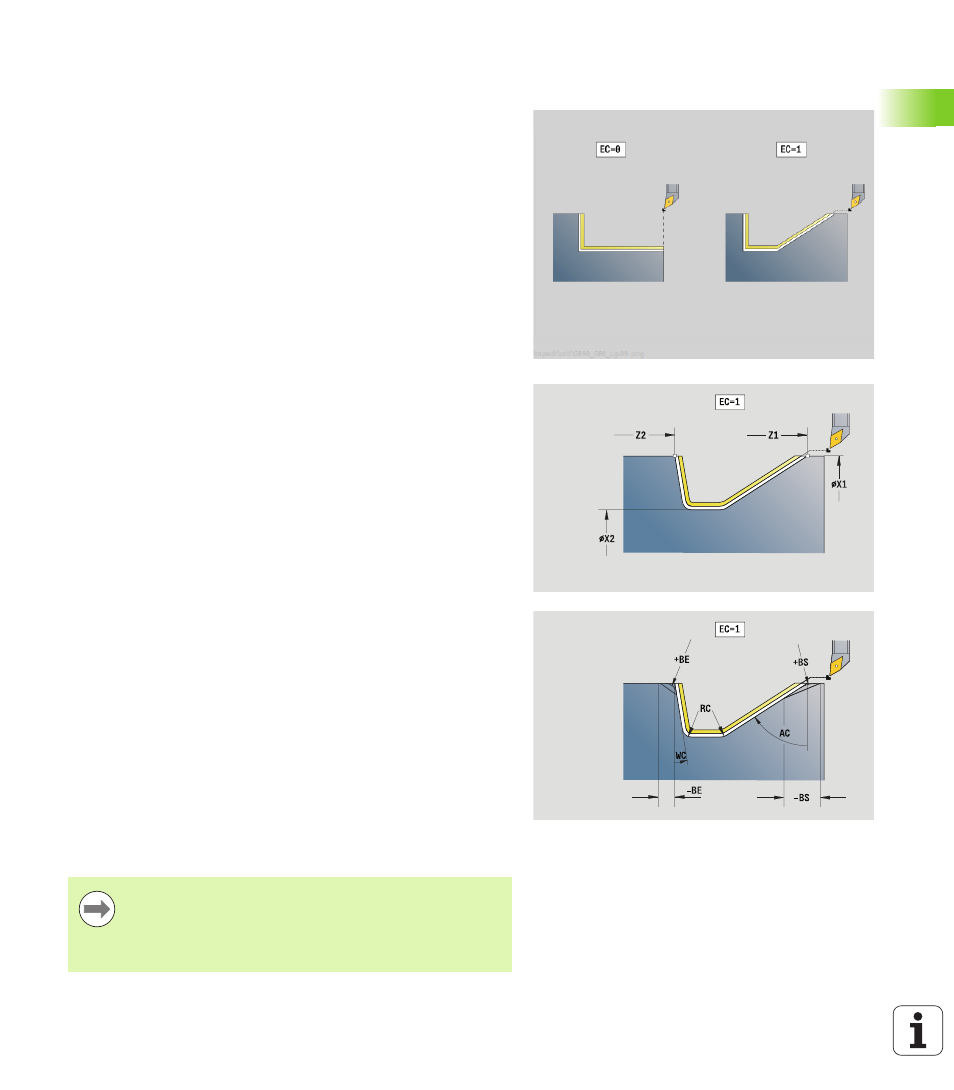

Formulaire Contour
EC
Type de contour
 0: Contour normal
 1: Contour en plongée
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
RC Arrondi: Rayon dans les angles du contour
AC Angle initial: Angle du premier élément du contour
(plage: 0° < AC < 90°)
WC Angle final: Angle du dernier élément du contour
(plage: 0° < WC < 90°)
BS Chanfrein/Arrondi au début
 BS>0: Rayon de l'arrondi
 BS<0: Longueur du chanfrein
BE Chanfrein/arrondi à la fin
 BE>0: Rayon de l'arrondi
 BE<0: Longueur du chanfrein
Formulaire cycle
E
Comportement de plongée
 E>0: Avance de plongée lors de l'usinage d'éléments de
contour plongeants. Les éléments de contour
plongeants sont usinés
 Aucune indication: l'avance de plongée est réduite – au
maximum 50% – lors de l'usinage des éléments de
contour plongeants. Les éléments de contour
plongeants sont usinés
B Activer la CRD (Type de compensation du rayon de
plaquette)
 0: automatique
 1: Outil à gauche (G41)
 2: Outil à droite (G42)
DXX Numéros de correction additionnelle 1, 16
G58 Surépaisseur parallèle au contour - (cote au rayon)
Autres formulaires : voir à la page 58
Vous activez une correction additionnelle pour le
déroulement du cycle en entier avec l'adresse Dxx. La
correction additionnelle est à nouveau désactivée à la fin
du cycle. Les corrections additionnelles sont éditables
dans le mode „Déroulement de programme“.
