Correction en profondeur RB : en fonction de la matière, de la
vitesse d'avance etc., la dent „bascule“ pendant le tournage. Vous
corrigez l'erreur de plongée ainsi générée avec la correction de
profondeur. La valeur est généralement calculée de manière
empirique.
Largeur de décalage B : à partir de la deuxième passe et lors de la
transition entre le tournage et l'usinage en plongée, la course
d'usinage est réduite de la „largeur de décalage B“. A chaque
transition suivante sur ce flanc, il y a une réduction de „B“ – en plus
du décalage précédent. La somme du "décalage“ est limitée à 80 %
de la largeur effective de la plaquette (largeur effective de plaquette =
largeur de plaquette – 2 X rayon de plaquette). Si nécessaire, la
Commande réduit la largeur de décalage programmée. La matière
résiduelle est enlevée à la fin de l'ébauche en une seule fois.
Unit „Gorge de contour avec introduction
directe du contour"

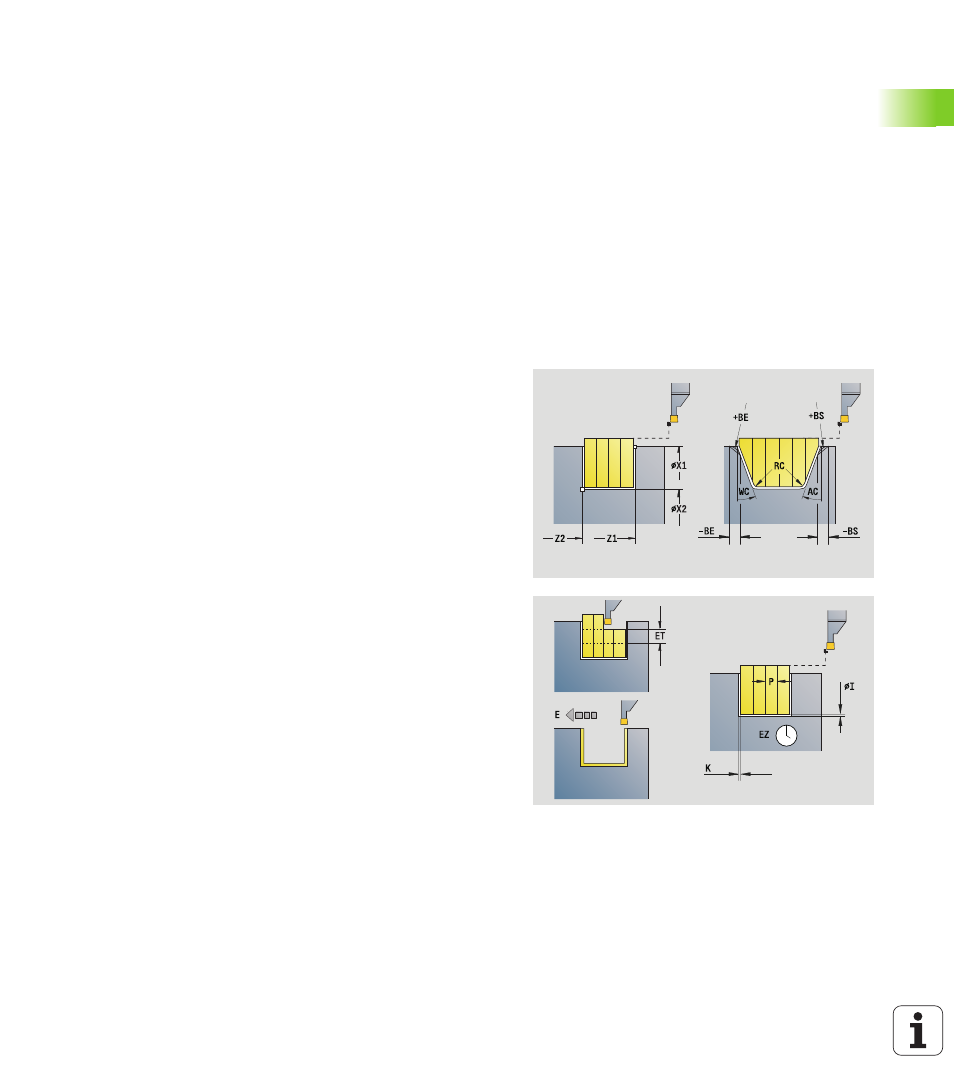

L'Unit usine le contour axial/radial défini avec les paramètres.
Nom de l'unit : G860_G80 / cycle : G860 (voir à la page 276)
En fonction de la définition de l'outil, la Commande reconnaît s'il s'agit
d'une gorge radiale ou axiale.
Accès à la banque de données technologiques
 Mode d'usinage : gorge de contour
 Paramètres variables : F, S, E
Formulaire Contour :
RI, RK Surépaisseur de la pièce brute dans le sens X et Z
Autres paramètres du formulaire Contour : voir à la page 60
Formulaire cycle
Q
Ebauche/finition (Variantes du processus)
 0: Ebauche et finition
 1: Ebauche seulement
 2: Finition seulement
I, K Surépaisseur dans le sens X, Z (I: cote au diamètre)
P Largeur de passe: (par défaut: 0.8 x largeur de l'outil)
E Avance de finition: Avance variable utilisée seulement pour
l'opération de finition.
EZ Temporisation après course de plongée: (par défaut: Durée
d'une rotation de la broche)
DQ Nombre de gorges
DX, DZ Distance entre les gorges dans le sens de X, Z
Autres formulaires : voir à la page 58
