262
Programmation DIN
4.16 Outils, Cor
rections

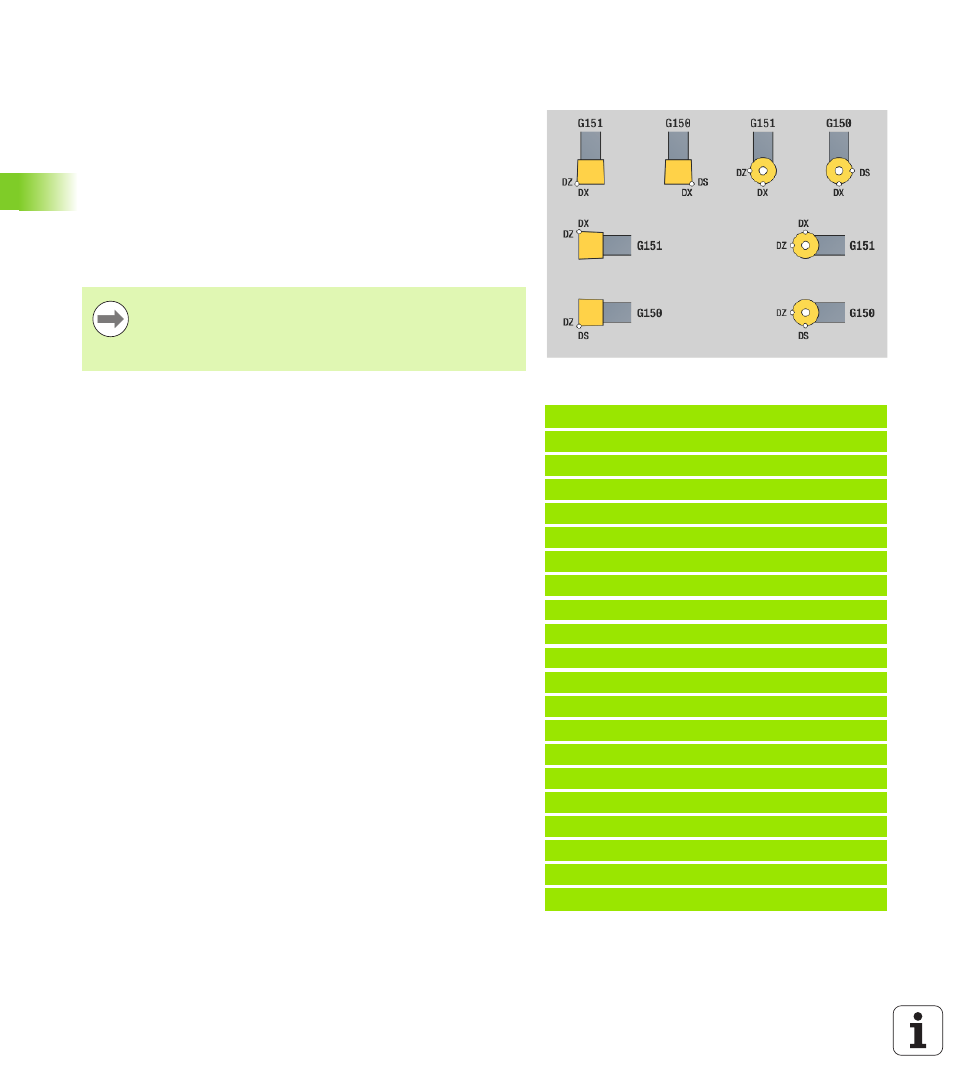

Compensation pointe de l'outil, à droite G150
Compensation pointe de l'outil, à gauche G151
G150/G151 définissent le point de référence de l'outil pour les outils
de gorges ou à plaquettes rondes.
 G150: Point de référence pointe de l'outil, à droite
 G151: Point de référence pointe de l'outil, à gauche
G150/G151 agit à partir de la séquence où elle a été programmée. Elle
reste active
 jusqu'au prochain changement d'outil
 jusqu'à la fin du programme.
Exemple : G150, G151
. . .
N1 T3 G95 F0.25 G96 S160 M3
N2 G0 X62 Z2
N3 G0 Z-29.8
N4 G1 X50.4
N5 G0 X62
N6 G150
N7 G1 Z-20.2
N8 G1 X50.4
N9 G0 X62
N10 G151 [finition gorge]
N11 G148 O0
N12 G0 X62 Z-30
N13 G1 X50
N14 G0 X62
N15 G150
N16 G148 O2
N17 G1 Z-20
N18 G1 X50
N19 G0 X62
. . .
 Les valeurs effectives affichées se réfèrent toujours à la
pointe de l'outil définie dans les données d'outils.
 Si vous utilisez la CRD, vous devez aussi adapter G41/
G42 après G150/G151.
