Modèle circulaire sur la face frontale/arrière
G402-Géo

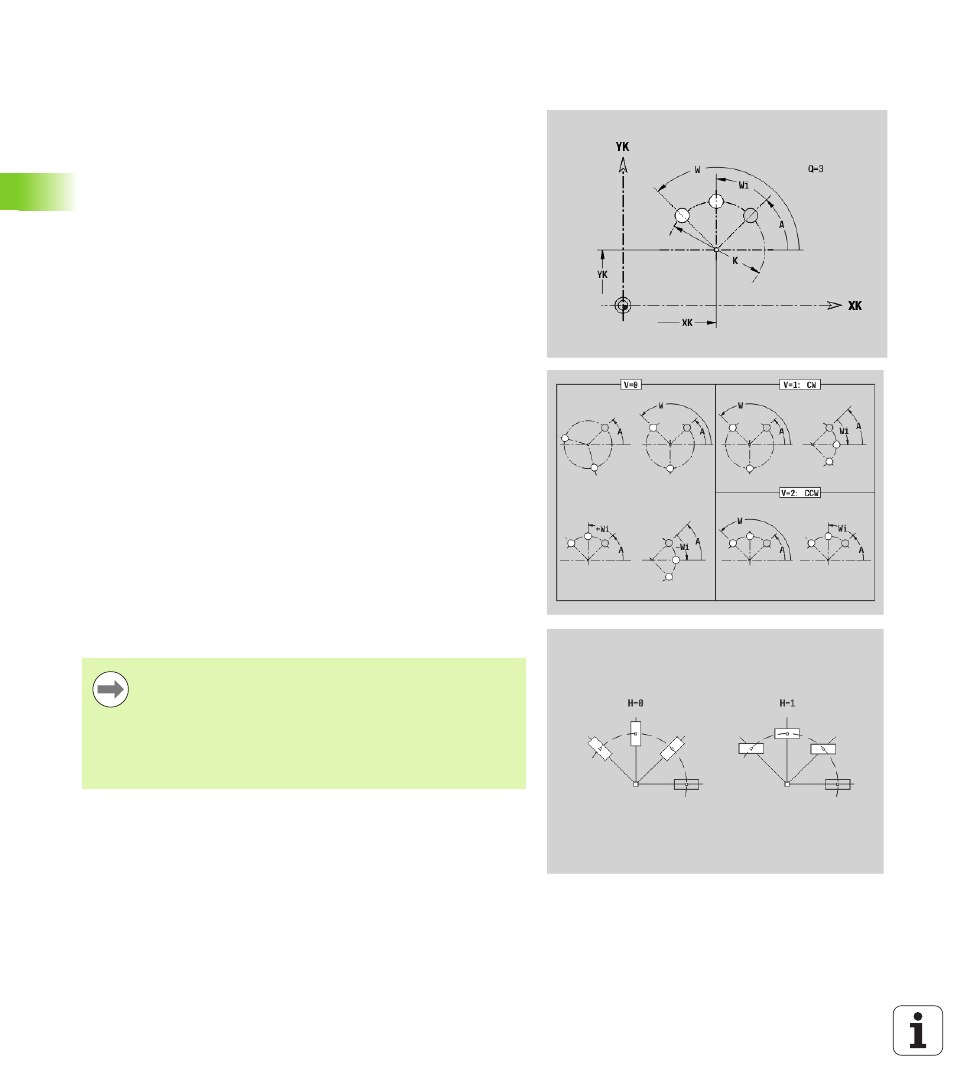

G402 définit un modèle circulaire de perçage ou de figures sur la face
frontale ou arrière. G402 agit sur le perçage/la figure défini(e) dans la
séquence suivante (G300..305, G307).
Paramètres
Q Nombre de figures
K Diamètre du modèle
A Angle initial – Position de la première figure; référence: Axe XK;
(par défaut: 0°)
W Angle final – Position de la dernière figure; référence: Axe XK;
(par défaut: 360°)
Wi Angle entre les figures
V
Sens – Orientation (par défaut: 0)
 V=0, sans W: Répartition sur cercle entier
 V=0, avec W: Répartition sur le plus grand arc de cercle
 V=0, avec Wi: Signe de Wi détermine le sens (Wi<0: Sens
horaire)
 V=1, avec W: Sens horaire
 V=1, avec Wi: Sens horaire (signe de Wi sans signification)
 V=2, avec W: Sens anti-horaire
 V=2, avec Wi: Sens anti-horaire (signe de Wi sans
signification)
XK Centre en coordonnées cartésiennes
YK Centre en coordonnées cartésiennes
H
Position des figures (par défaut: 0)
 H=0: Position normale; les figures sont tournées autour du
centre du cercle (rotation)
 H=1: Position d'origine, la position de la figure se référant au
système de coordonnées reste inchangée (translation)
 Programmez le perçage/la figure dans la séquence
suivante, sans le centre. Exception rainure circulaire :
Voir„Modèle circulaire avec rainures circulaires” à la
page 222..
 Le cycle de fraisage (section USINAGE) appelle le
perçage/la figure dans la séquence suivante, et non pas
la définition du modèle.
