4.8 Cont
ours sur l'en
v
e
loppe

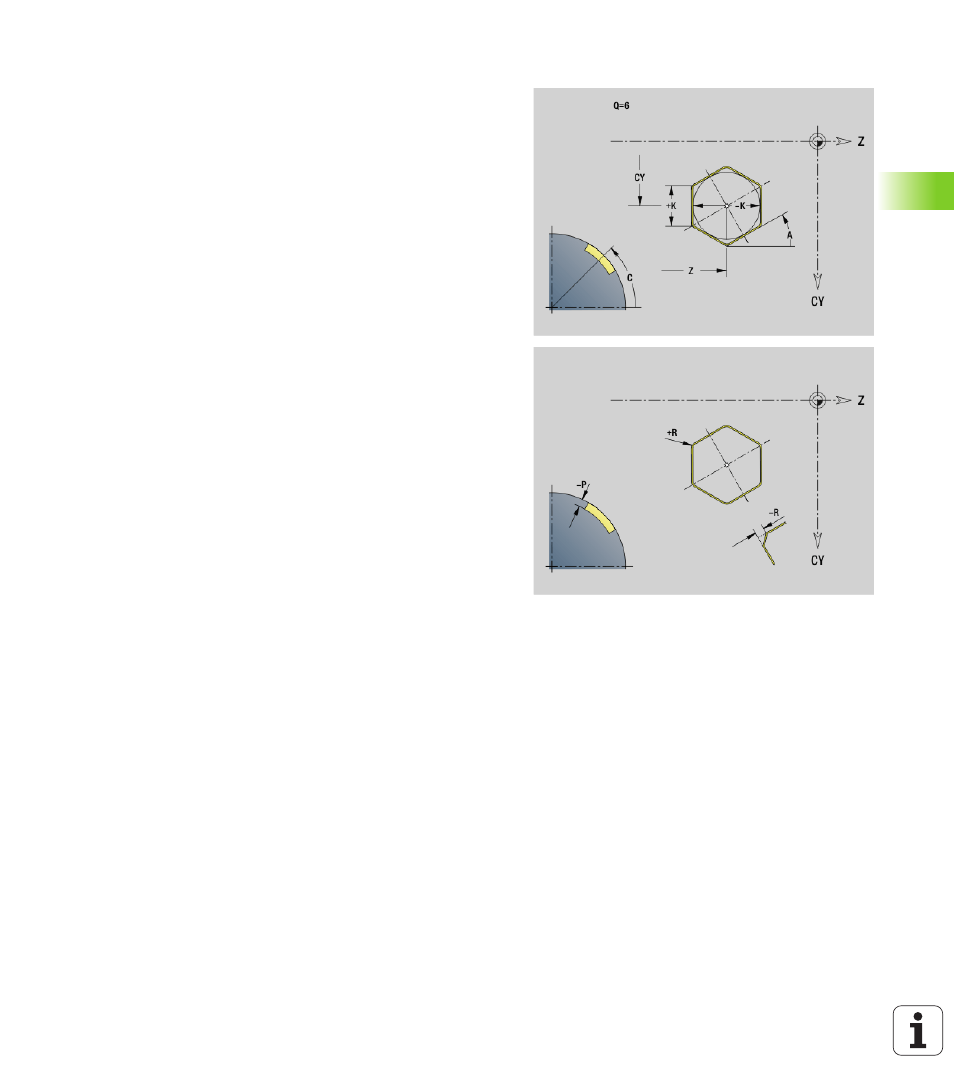

Polygone sur enveloppe G317-Géo
G317 définit un polygone sur l'enveloppe.
Paramètres
Z Centre
CY Centre en „cote linéaire"; référence: développé avec „diamètre
de référence"
C Centre (angle)
Q Nombre de côtés (Q > 2)
A Angle avec l'axe Z (par défaut: 0°)
K Longueur d'arête
 K>0: Longueur d'arête
 K<0: Diamètre du cercle inscrit
R Chanfrein/arrondi (par défaut: 0°)
 R>0: Rayon de l'arrondi
 R<0: Largeur du chanfrein
P Profondeur de la poche (par défaut: „P“ de G308)
