HEIDENHAIN MANUALplus 620, CNC PILOT 640
509
6.7 Cy
cles de fr
aisag
e
ax
e Y

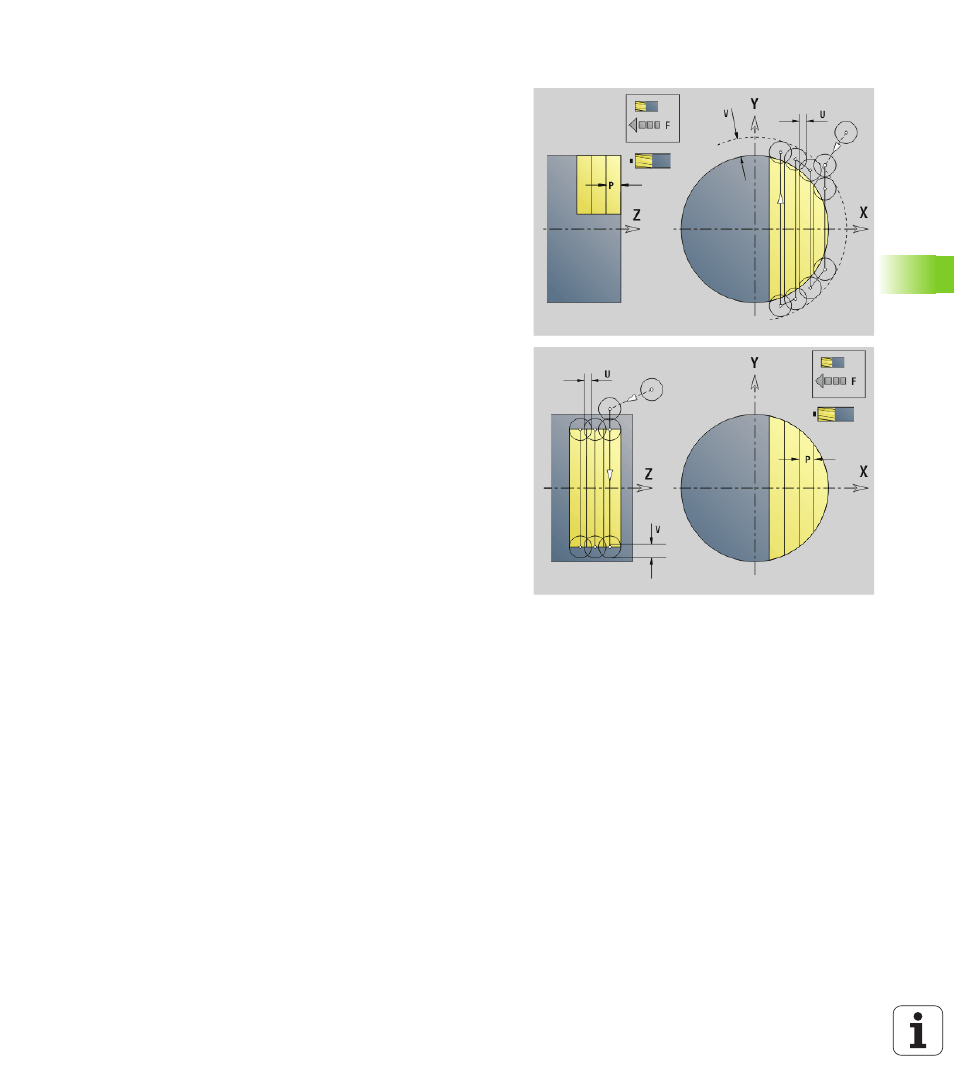

Surfaçage, finition G842
G842 effectue la finition avec G376 Géo (plan XY) ou G386 Géo (plan
YZ) de surfaces définies. Le cycle fraise de l'extérieur vers l'intérieur.
La prise de passe a lieu en dehors de la matière.
Paramètres
ID Contour de fraisage – Nom du contour à fraiser
NS Numéro de séquence – référence à la description du contour
P Profondeur de fraisage (Passe max. dans le plan)
H Mode de fraisage se référant à l'usinage des flancs (par
défaut: 0)
 H=0: Usinage en opposition
 H=1: Usinage en avalant
U Facteur de recouvrement (min.). Définit le recouvrement des
trajectoires de fraisage (par défaut : 0,5).
Recouvrement = U*diamètre de la fraise
V Facteur de dépassement. Définit la valeur du dépassement du
rayon extérieur par la fraise (par défaut : 0,5).
Dépassement = V*diamètre de la fraise
F Avance de plongée pour plongée en profondeur (par défaut :
avance active)
RB Plan de retrait (par défaut : retour à la position initiale)
 Plan XY : position de retrait dans le sens Z
 Plan YZ : position de retrait dans le sens X (cote de diamètre)
Mode opératoire du cycle
1 La position initiale (X, Y, Z, C) correspond à la position avant le
cycle.
2 Calcul de la répartition des passes (passe dans le plan, passe en
profondeur)
3 Déplacement de l'outil à la distance d'approche et plongée pour
assurer la première profondeur de fraisage
4 Fraisage d'un niveau
5 L'outil revient à la distance d'approche, accoste et plonge pour
assurer la profondeur de fraisage suivante.
6 Répétition de 4...5 jusqu'à ce que toute la surface soit usinée
7
Rétraction de l'outil au „plan de retrait RB“
