3.3 Units – Fraisage, axe Y

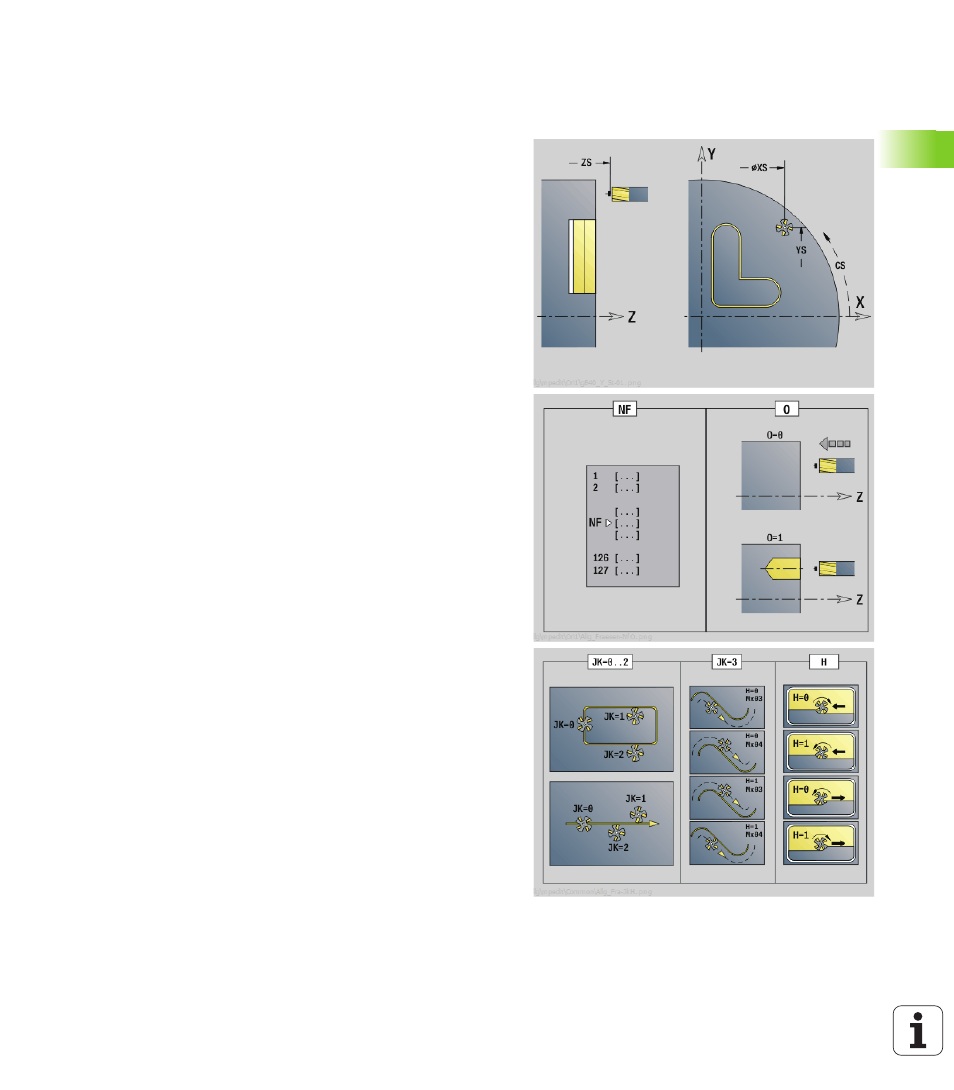

Unit „Fraisage de contour ICP plan XY“
L'Unit usine le contour défini avec ICP dans le plan XY.
Nom de l'unit : G840_Con_Y_Front / cycle : G840 (voir à la page 353)
Accès à la banque de données technologiques :
 Mode d'usinage: Fraisage finition
 Paramètres variables: F, S, FZ, P
Paramètres du formulaire Contour
FK
voir à la page 60
NS Numéro de séquence initial du contour
NE No séqu. finale contour
Z1 Bord supérieur de fraisage
P2 Profondeur contour
Paramètres du formulaire Cycle
JK
Lieu de fraisage
 JK=0: sur le contour
 JK=1, contour fermé: à l'intérieur du contour
 JK=1, contour ouvert: à gauche du contour
 JK=2, contour fermé: à l'extérieur du contour
 JK=2, contour ouvert: à droite du contour
 JK=3 en fonction de H et MD
H Sens d'usinage
 0: En opposition
 1: En avalant
P Plongée max.
I Surépaisseur parallèle au contour
K Surépaisseur, sens de la plongée
FZ Avance plongée
E Avance réduite
R Rayon d'approche
O Comportement de plongée
 0: droite – Le cycle déplace l'outil au point initial, plonge
en avance travail et fraise le contour.
 1: dans l'avant-trou – Le cycle positionne l'outil au-
dessus de la position de pré-perçage, plonge et fraise le
contour.
NF Marque de position (seulement quand O=1)
RB Plan de retrait
Autres formulaires : voir à la page 58
