HEIDENHAIN MANUALplus 620, CNC PILOT 640
293
4.1
8
Définitions de cont
our
dans la section Usinag
e

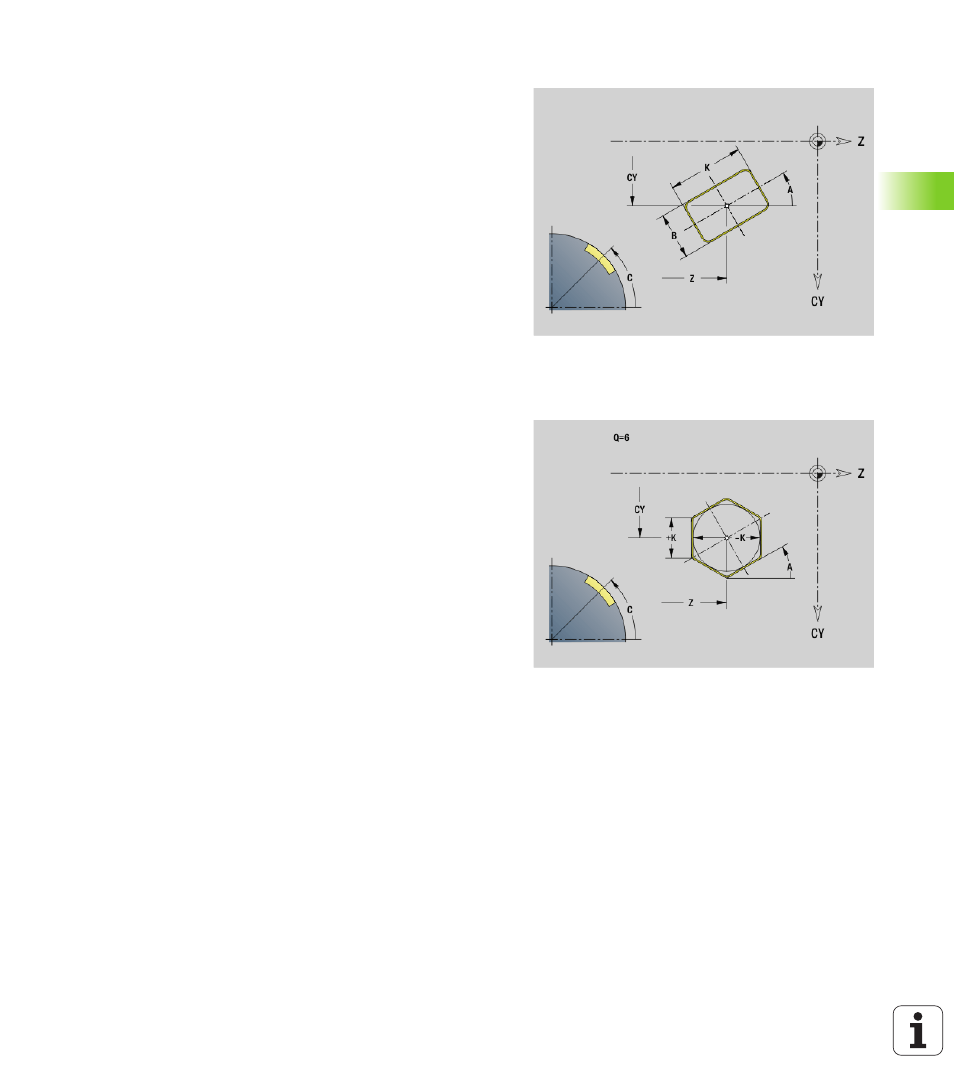

G315 Rectangle sur l'enveloppe
G315 définit un rectangle sur l'enveloppe. Vous programmez la figure
en la combinant avec G840, G845 ou G846.
Polygone sur l'enveloppe G317
G317 définit un polygone sur l'enveloppe Vous programmez la figure
en la combinant avec G840, G845 ou G846.
Paramètres
Z Centre
CY Centre en „cote linéaire"; référence: développé avec „diamètre
de référence"
C Centre (angle)
A Angle avec l'axe Z (par défaut: 0°)
K Longueur
B Largeur
R Chanfrein/arrondi (par défaut: 0°)
 R>0: Rayon de l'arrondi
 R<0: Largeur du chanfrein
P Profondeur de la poche
Paramètres
Z Centre
CY Centre en „cote linéaire"; référence: développé avec „diamètre
de référence"
C Centre (angle)
Q Nombre de côtés (Q > 2)
A Angle avec l'axe Z (par défaut: 0°)
K Longueur d'arête
 K>0: Longueur d'arête
 K<0: Diamètre du cercle inscrit
R Chanfrein/arrondi (par défaut: 0°)
 R>0: Rayon de l'arrondi
 R<0: Largeur du chanfrein
P Profondeur de la poche
