HEIDENHAIN MANUALplus 620, CNC PILOT 640
63
2.1 Units smar
t.T
u
rn

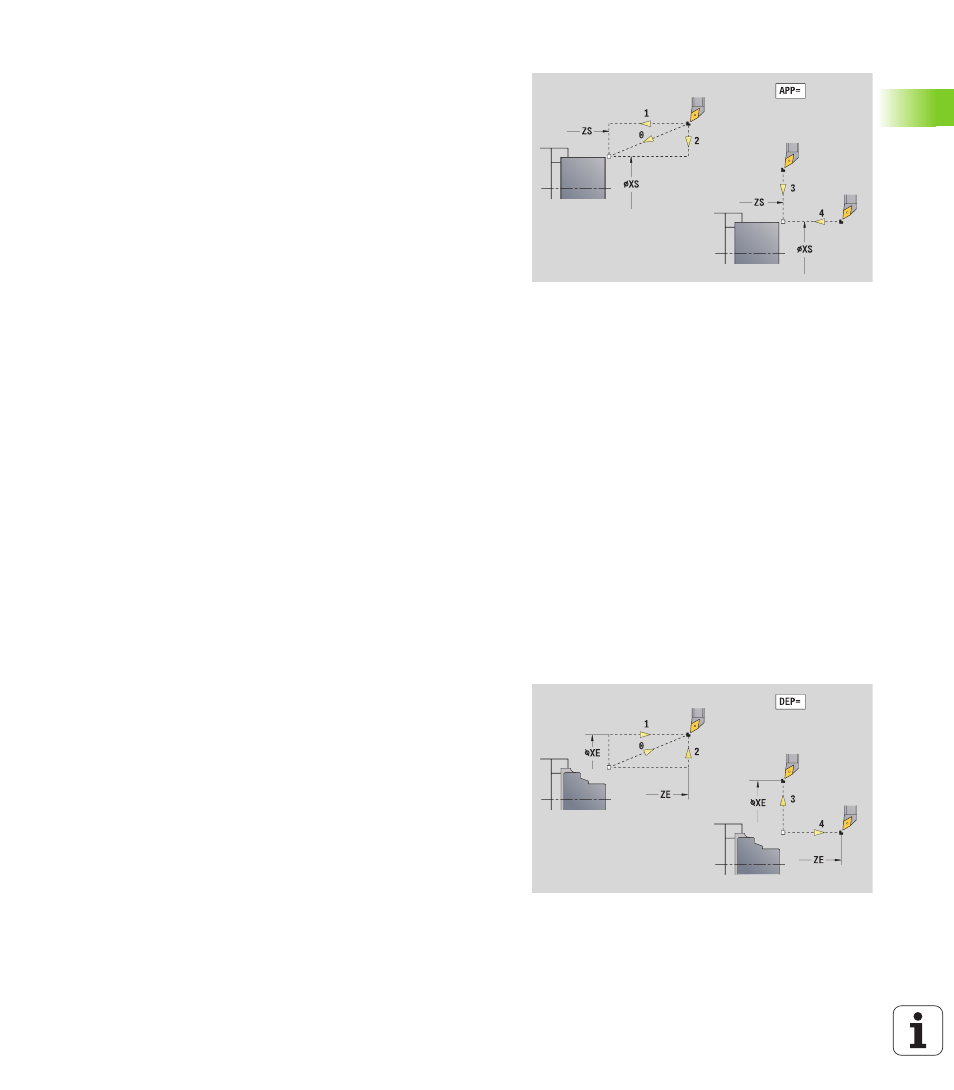

Le formulaire AppDep
Les positions et variantes des déplacements d'approche ou de sortie
sont définies dans ce formulaire.
Approche:
Modifier la stratégie d'approche.
Sortie: Modifier la stratégie de sortie (valable également pour les
fonctions d'axes Y).
Paramètre „Approche"
APP Mode d'approche:
 Aucun axe (désactiver la fonction d'approche)
 0: simultané (X et Z en diagonale)
 1: D'abord X, puis Z
 2: d'abord Z, puis X
 3: X seulement
 4: Z seulement
XS, ZS Position d'approche: Position de la pointe de l'outil avant
l'appel du cycle
En plus pour l'usinage avec l'axe C:
CS
Position d'approche: Position de l'axe C abordée avec G10
avant l'appel du cycle.
Paramètre „Approche avec axe Y“
APP Mode d'approche:
 Aucun axe (désactiver la fonction d'approche)
 0: simultané (X et Z en diagonale)
 1: D'abord X, puis Z
 2: d'abord Z, puis X
 3: X seulement
 4: Z seulement
 5: Seulement dans le sens Y
 6: Simultané avec Y (X, Y et Z en diagonale)
XS, YS,
ZS
Position d'approche: Position de la pointe de l'outil avant
l'appel du cycle
CS Position d'approche: Position de l'axe C abordée avec G10
avant l'appel du cycle.
Paramètre „Sortie“
DEP Mode de sortie:
 Aucun axe (désactiver la fonction de sortie)
 0: simultané (X et Z dégagent en diagonale)
 1: D'abord X, puis Z
 2: d'abord Z, puis X
 3: X seulement
 4: Z seulement
XE, ZE Position de sortie: Position de la pointe de l'outil avant le
déplacement au point de changement d'outil
