HEIDENHAIN MANUALplus 620, CNC PILOT 640
91
2.5 Units – P
e
rçag
e, ax
e C

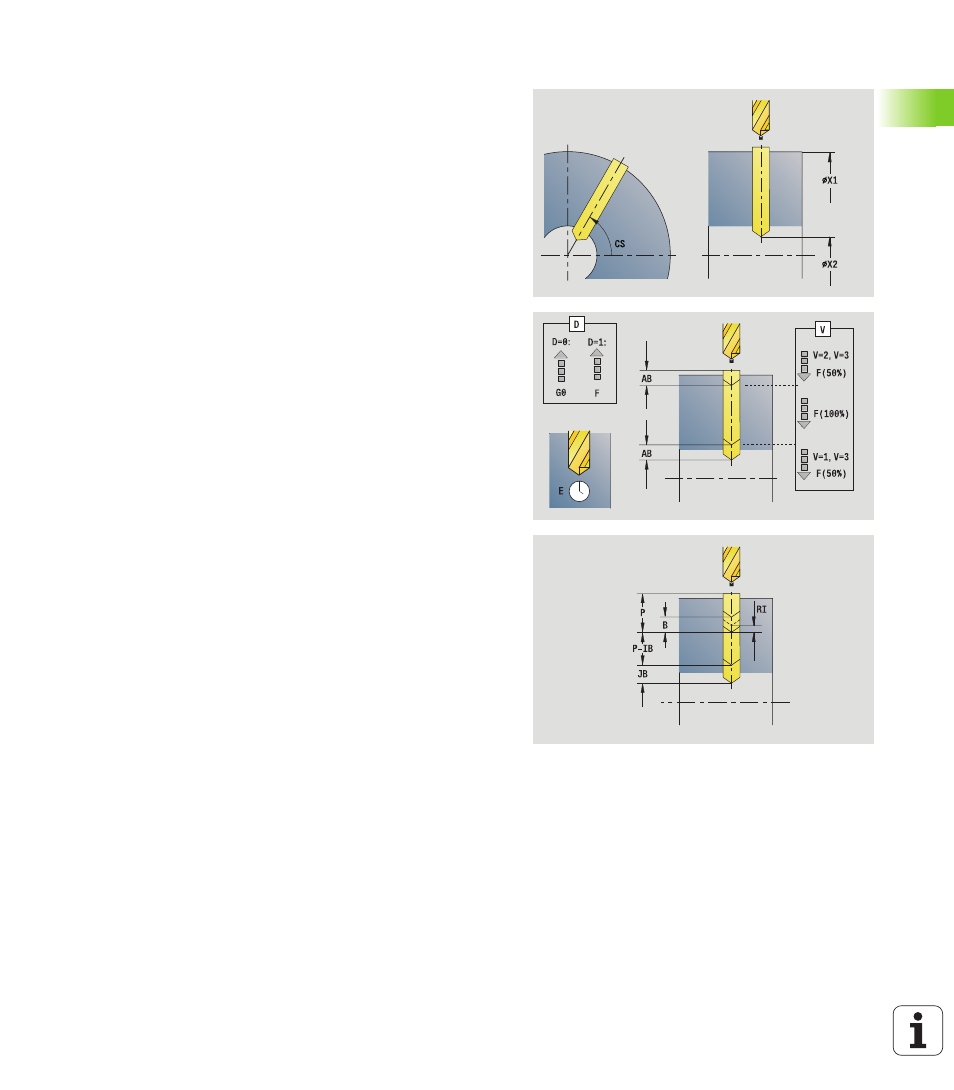

Unit „Trou unique sur l'enveloppe"
L'Unit réalise un perçage sur l'enveloppe.
Nom de l'unit : G74_Perç_Envel_C / cycle : G74 (voir à la page 323)
Accès à la banque de données technologiques
 Mode d'usinage : perçage
 Paramètres variables : F, S
Formulaire cycle
X1
Point de départ du perçage (cote au diamètre)
X2 Point final du perçage (cote au diamètre)
CS Angle de broche
E Temporisation en fin de perçage (par défaut: 0)
D Retrait en
 0: Avance rapide
 1 Avance d'usinage
V Réduction de l'avance
 0 : sans réduction
 1 : à la fin du perçage
 2 : au début du perçage
 3 : au début et à la fin du perçage
AB Longueur d'entrée/de sortie (distance pour la réduction de
l'avance)
P Profondeur de perçage
IB Réduction de profondeur de passe : valeur de réduction de
la passe après chaque passe
JB Profondeur minimale de perçage : si vous avez introduit
une valeur de réduction, la profondeur de perçage ne sera
réduite que jusqu'à la valeur introduite dans JB.
B Distance de retrait : valeur correspondant à la distance
parcourue par l'outil après avoir atteint chaque profondeur
de perçage
RI Distance d'approche intérieure : distance d'approche à
l'intérieur du trou (par défaut : distance d'approche SCK)
Formulaire Global
G14
Point de changement d'outil
 Aucun axe
 0: simultané
 1: D'abord X, puis Z
 2: d'abord Z, puis X
 3: X seulement
 4: Z seulement
 5: Seulement dans le sens Y
 6: Simultané avec Y (X, Y et Z en diagonale)
CLT Arrosage
 0: Sans
 1: Arrosage 1 actif
 2 : Arrosage 2 actif
