214
Programmation DIN
4.4 Eléments de f
o
rm
e d'un cont
our

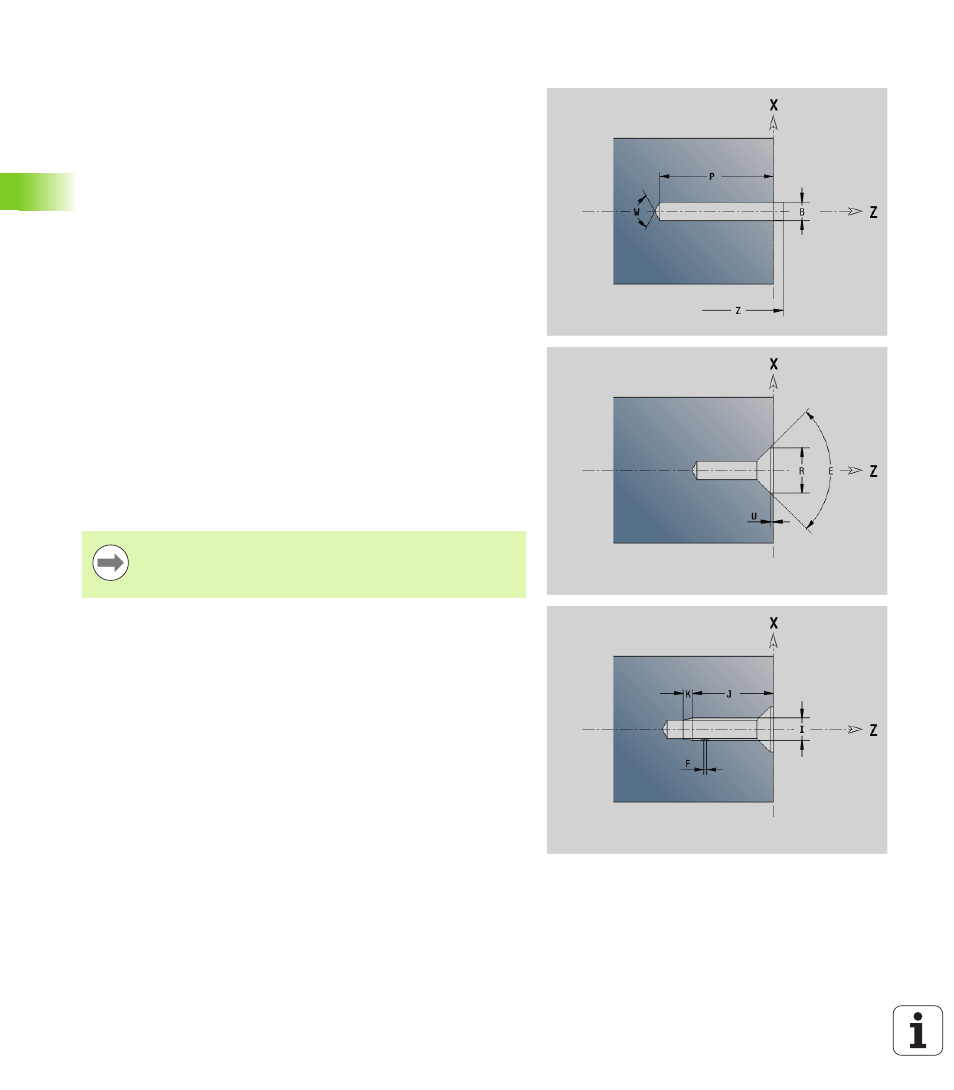

Perçage (au centre) G49–Géo
G49 définit un perçage unique avec lamage et taraudage au centre de
rotation
(face frontale ou face arrière). Le perçage G49 n'est pas une
partie du contour mais un élément de forme.
Paramètres
Z Position du début du perçage (point de référence)
B Diamètre de perçage
P Profondeur de perçage (sans pointe)
W Angle de pointe (par défaut: 180°)
R
Diamètre de lamage
U Profondeur de lamage
E Angle de lamage
I Diamètre de filetage
J Profondeur du filet
K Attaque de filet
F Pas du filet
V Filet à gauche ou à droite (par défaut: 0)
 0 : Filet à droite
 1 : Filet à gauche
A Angle, correspond à la position du perçage (par défaut: 0)
 A=0°: Face frontale
 A=180°: Face arrière
O Diamètre de centrage
 Programmez G49 dans la section PIECE FINIE, et non
pas dans CONT. AUX., FRONT ou FACE ARR..
 Exécutez le perçage G49 avec G71...G74.
