Graver sur l'enveloppe G802
G802 grave une chaîne de caractères sur l'enveloppe selon une
disposition linéaire. Tableau des caractères et autres informations :
voir à la page 368.
Les cycles gravent à partir de la position initiale ou à partir de la
position courante si une position initiale n'est pas définie.
Exemple: Si un tracé de caractères est gravé avec plusieurs appels,
indiquez la position initiale lors du premier appel. Vous programmez
les autres appels sans position initiale.

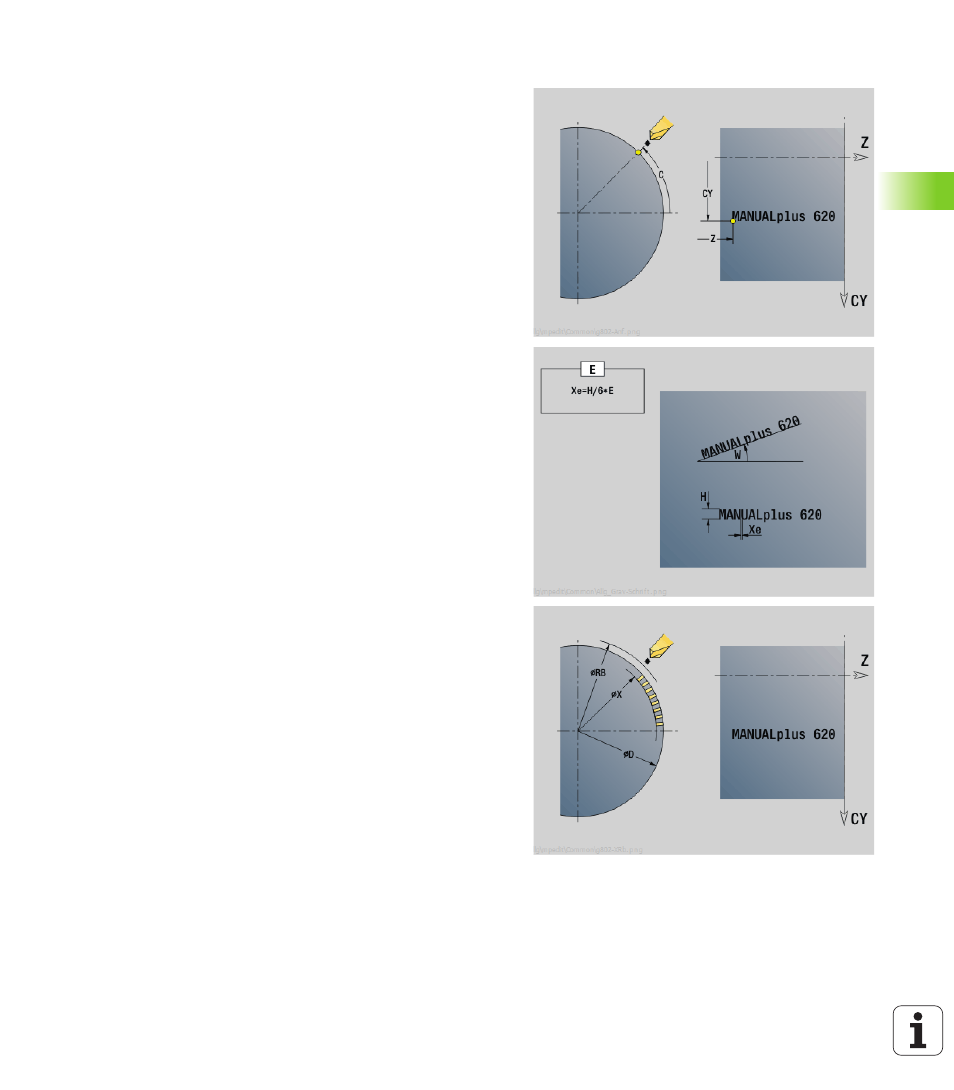

Paramètres
Z
Point initial
C
Angle initial
CY
Point initial
X
Point final (cote au diamètre) Position X à laquelle l'outil doit
plonger pour le fraisage.
RB
Plan de retrait. Position X à laquelle l'outil doit être rétracté pour
le positionnement.
ID
Texte devant être gravé
NF
Numéro de caractère. Code ASCII du caractère à graver
W
Angle d'inclinaison
H
Haut. caract.
E
Facteur d'espacement (Calcul: voir figure).
D
Diamètre de référence
F
Facteur d'avance de plongée (avance de plongée = avance
actuelle * F)
