HEIDENHAIN MANUALplus 620, CNC PILOT 640
129
2.9 Units – F
raisag
e
f
a
ce fr
ontale
2.9 Units – Fraisage face frontale
Unit „Rainure Face frontale"
L'Unit fraise une rainure sur la face frontale de la position de départ
jusqu'au point final. La largeur de la rainure correspond au diamètre de
la fraise.
Nom de l'unit : G791_Rain_Front_C / cycle : G791 (voir à la page 341)
Accès à la banque de données technologiques
 Mode d'usinage : fraisage
 Paramètres variables : F, S, FZ, P

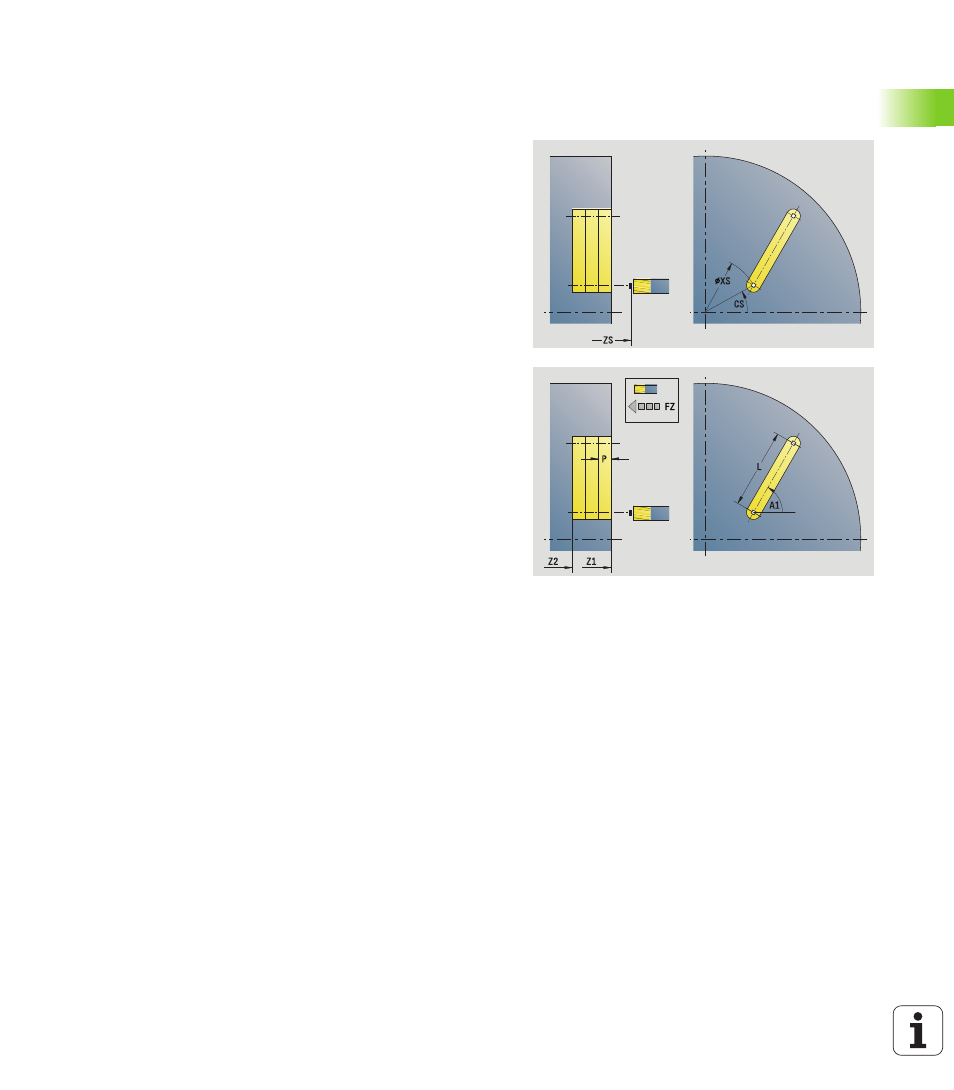

Formulaire cycle
Z1
Bord supérieur de fraisage
Z2 Fond de fraisage
L Longueur de la rainure
A1 Angle avec axe X
X1, C1 Pt cible polaire rainure
XK, YK Pt cible rain. cartésien
P Plongée max.
FZ Avance de plongée
Autres formulaires : voir à la page 58
