Programmation DIN
4.4 Eléments de f
o
rm
e d'un cont
our

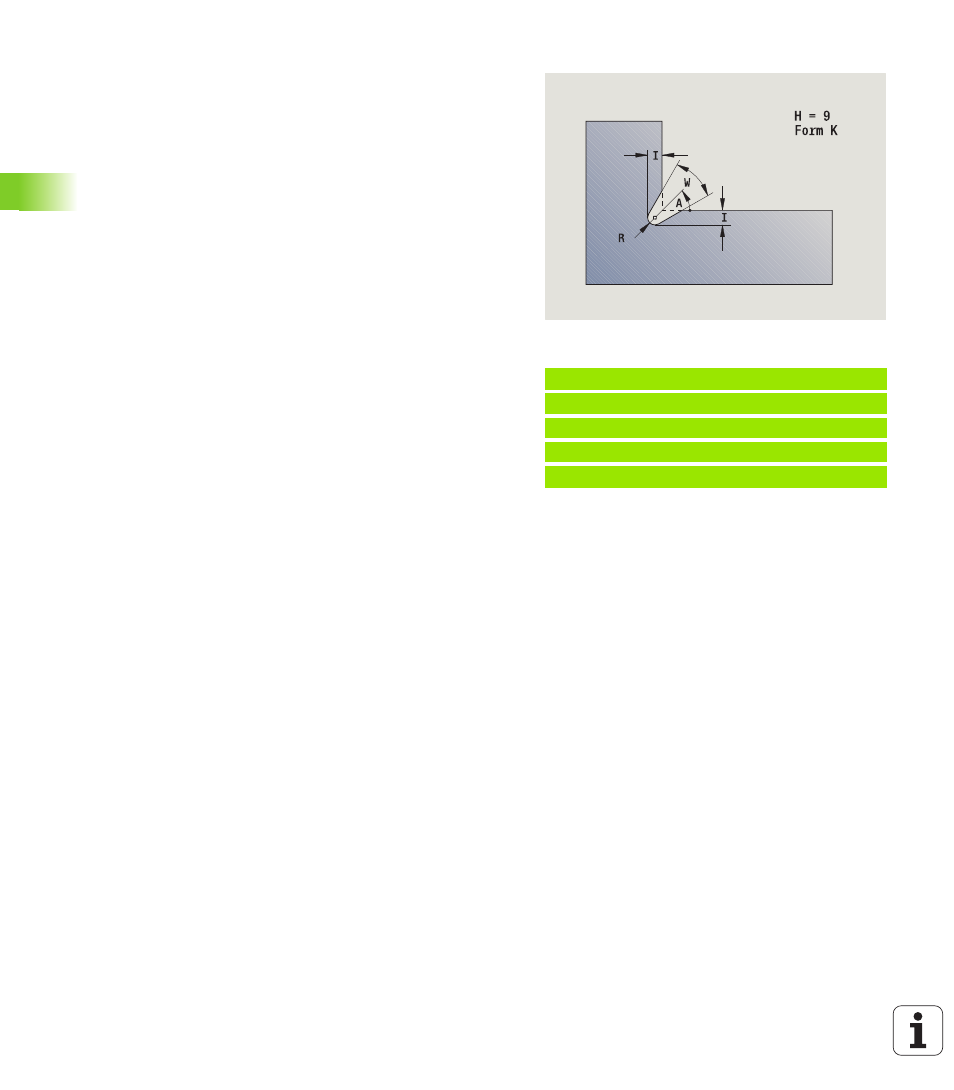

Dégagement de forme K (H=9)
Exemple : Appel de G25-Géo Forme K
. . .
N.. G1 Z-15 [élément longitudinal]
N.. G25 H9 I1 R0.8 W40 [forme K]
N.. G1 X20 [élément transversal]
. . .
Paramètres
H Dégagement de forme K: H=9
I Profondeur du dégagement
R Rayon du dégagement – pas d'introduction: L'élément circulaire
ne sera pas usiné
W Angle du dégagement
A
Angle avec l'axe longitudinal (par défaut: 45°)
BE, BF, BD, BP et BH (voir „Attributs d'usinage pour les éléments de
forme” à la page 196)
