HEIDENHAIN MANUALplus 620, CNC PILOT 640
291
4.1
8
Définitions de cont
our
dans la section Usinag
e

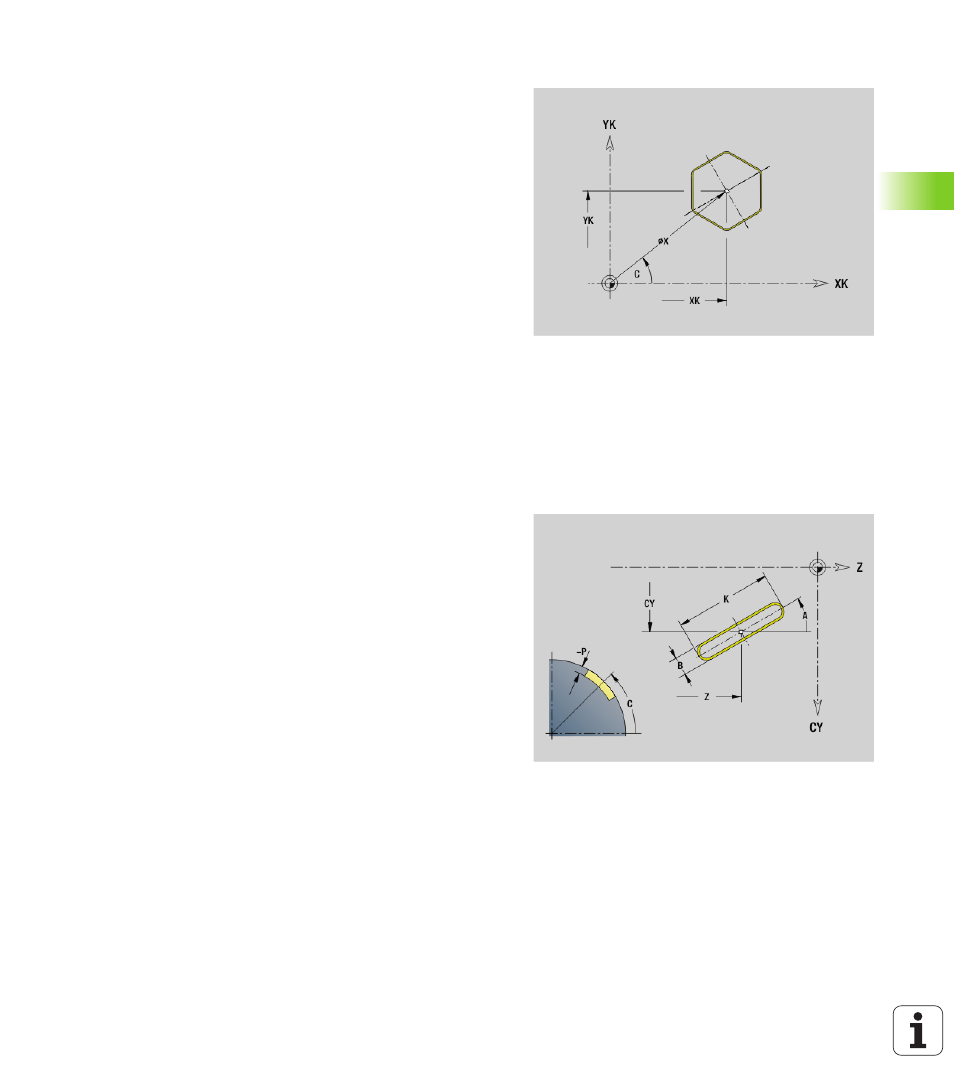

Polygone sur la face frontale/arrière G307
G307 définit un polygone sur la face frontale ou arrière. Vous
programmez cette figure en la combinant avec G840, G845 ou G846.
Rainure linéaire sur l'enveloppe G311
G311 définit une rainure linéaire sur la surface de l'enveloppe. Vous
programmez la figure en la combinant avec G840, G845 ou G846.
Paramètres
XK Centre en coordonnées cartésiennes
YK Centre en coordonnées cartésiennes
X Diamètre (centre en coordonnées polaires)
C Angle (centre en coordonnées polaires)
A Angle d'un côté du polygone avec XK (par défaut: 0°)
Q Nombre de côtés (Q > 2)
K Longueur d'arête
 K>0: Longueur d'arête
 K<0: Diamètre du cercle inscrit
R Chanfrein/arrondi (par défaut: 0°)
 R>0: Rayon de l'arrondi
 R<0: Largeur du chanfrein
P Profondeur/hauteur
 P<0: Poche
 P>0: Îlot
Paramètres
Z Centre (position Z)
CY Centre en „cote linéaire"; référence: développé avec „diamètre
de référence"
C Centre (angle)
A Angle avec l'axe Z (par défaut: 0°)
K Longueur de la rainure
B Largeur de la rainure
P Profondeur de la poche
