Programmation DIN
4.4 Eléments de f
o
rm
e d'un cont
our

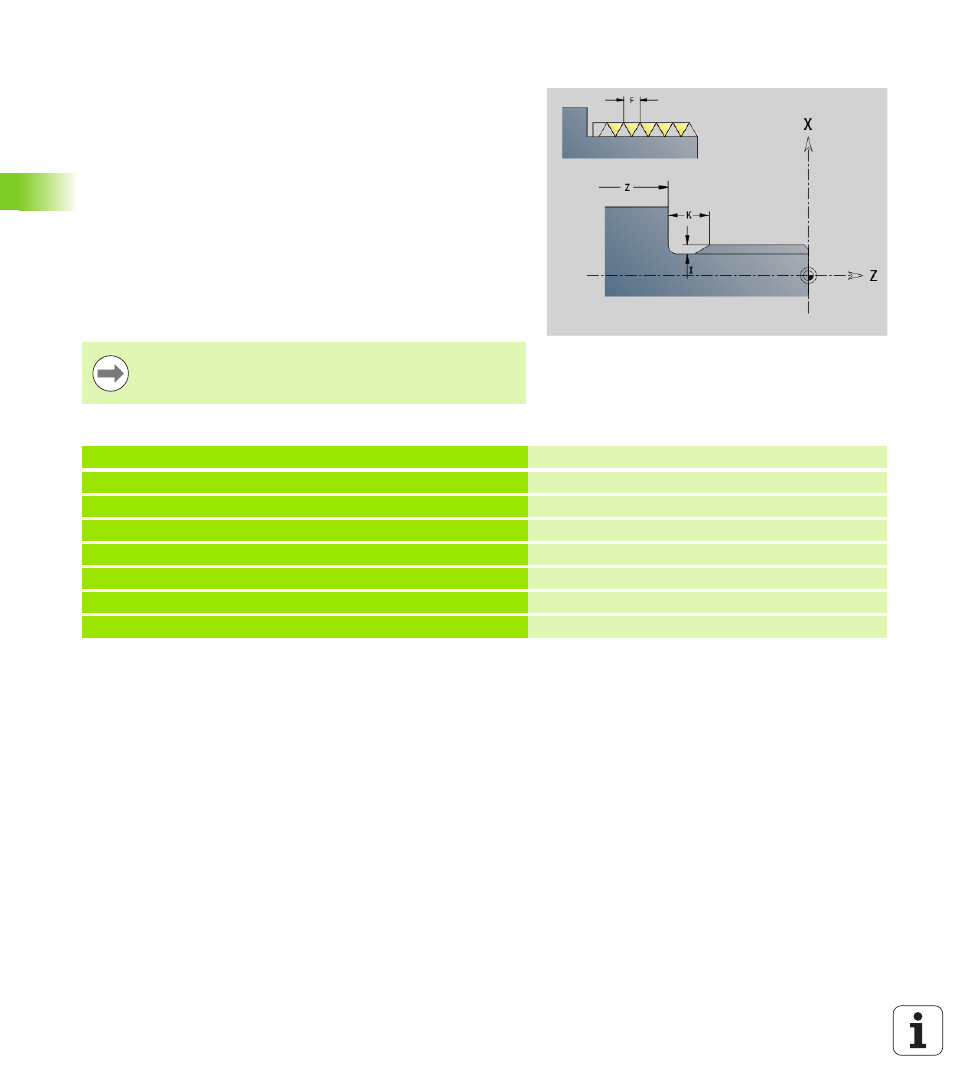

Filet avec dégagement de filetage G24-Géo
G24 définit un élément de base linéaire avec filetage longitudinal
suivi d'un dégagement (DIN 76). Le filetage est extérieur ou
intérieur (filet à pas fin ISO métrique DIN 13, al. 2, série 1).
Exemple G24-Géo
Paramètres
F
Pas du filetage
I
Profondeur du dégagement (cote de rayon)
K
Largeur du dégagement
Z
Point final du dégagement
BE, BF, BD, BP et BH (voir „Attributs d'usinage pour les éléments de
forme” à la page 196)
FP Ne pas usiner cet élément (uniquement nécessaire pour
TURN PLUS).
1 : ne pas usiner cet élément.
Ne programmer G24 que dans des contours fermés
Le filet est usiné avec G31.
. . .
PIECE FINIE
N1 G0 X40 Z0
N2 G1 X40 BR-1.5
Point initial du filet
N3 G24 F2 I1.5 K6 Z-30
Filetage avec dégagement
N4 G1 X50
avec épaulement final
N5 G1 Z-40
. . .
