Rainure linéaire sur l'enveloppe G792
G792 fraise une rainure allant de la position courante de l'outil jusqu'au
point final. La largeur de la rainure correspond au diamètre de la fraise.
Il n'y a pas de prise en compte de surépaisseur.

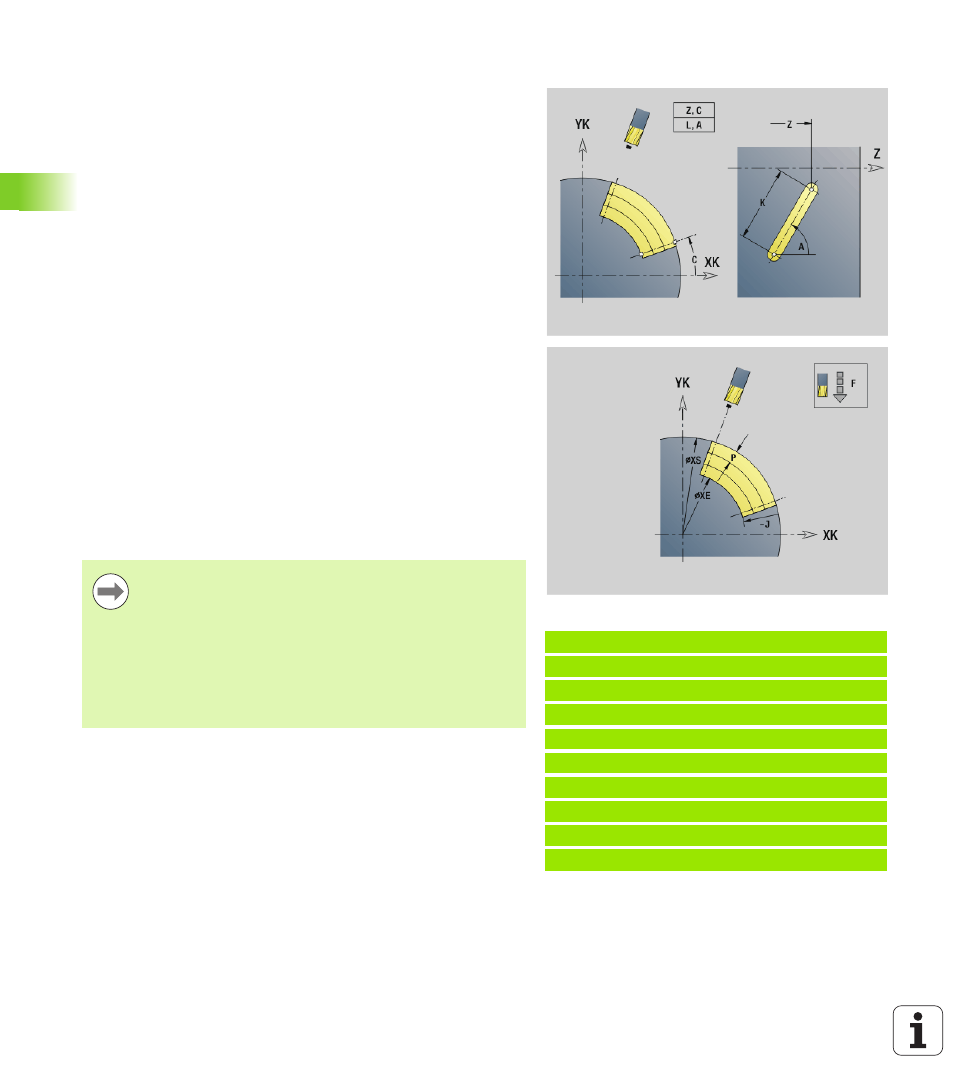

Combinaisons de paramètres pour la définition du point final: voir
figure
Combinaisons de paramètres pour la définition du plan de fraisage:
 Fond de fraisage XE, bord supérieur de fraisage XS
 Fond de fraisage XE, profondeur de fraisage J
 Bord supérieur de fraisage XS, profondeur de fraisage J
 Fond de fraisage XE
Exemple : G792
%792.nc
[G792]
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G0 X102 Z-30
N6 G792 K25 A45 XE97 J3 P2 F0.15
N7 M15
END
Paramètres
Z Point final de la rainure
C Angle final Point final de la rainure (direction angulaire: voir
figure d'aide)
K Longueur de la rainure - se réfère au centre de la fraise
A Angle de la rainure (référence: voir figure d'aide)
XE Fond de fraisage
XS Bord supérieur de fraisage
J Profondeur de fraisage
 J>0: Sens de passe –X
 J<0: Sens de passe +X
P Plongée max. (par défaut: Profondeur totale en une passe)
F Avance de passe (défaut : avance active)
 Orientez la broche à la position angulaire désirée avant
d'appeler G792.
 Si vous utilisez un dispositif de positionnement broche
(pas l'axe C), vous obtenez une rainure radiale, parallèle
à l'axe Z.
 Si J ou XS ont été définis, le cycle déplace l'outil en X
jusqu'à la distance de sécurité et fraise ensuite la
rainure. Si J et XS n'ont pas été définis, le cycle fraise à
partir de la position courante de l'outil.
