Units smart.Turn
2.5 Units – P
e
rçag
e, ax
e C
Unit „Taraudage unique Face frontale"
L'Unit réalise un taraudage sur la face frontale.
Nom de l'unit : G73_Tar_Front_C / cycle : G73 (voir à la page 320)
Utilisez la longueur d'extraction si l'outil est fixé dans une pince de
serrage avec compensation linéaire. En fonction de la profondeur à
tarauder, du pas et de la longueur d'extraction, le cycle détermine un
nouveau pas nominal. Le pas nominal est légèrement inférieur au pas
du taraud. Lors de la réalisation du filet, le taraud est extrait du mandrin
de serrage en tenant compte de la "longueur d'extraction". Ce procédé
vous permet d'augmenter la durée de vie des tarauds.
Accès à la banque de données technologiques
 Mode d'usinage : taraudage
 Paramètres variables : S

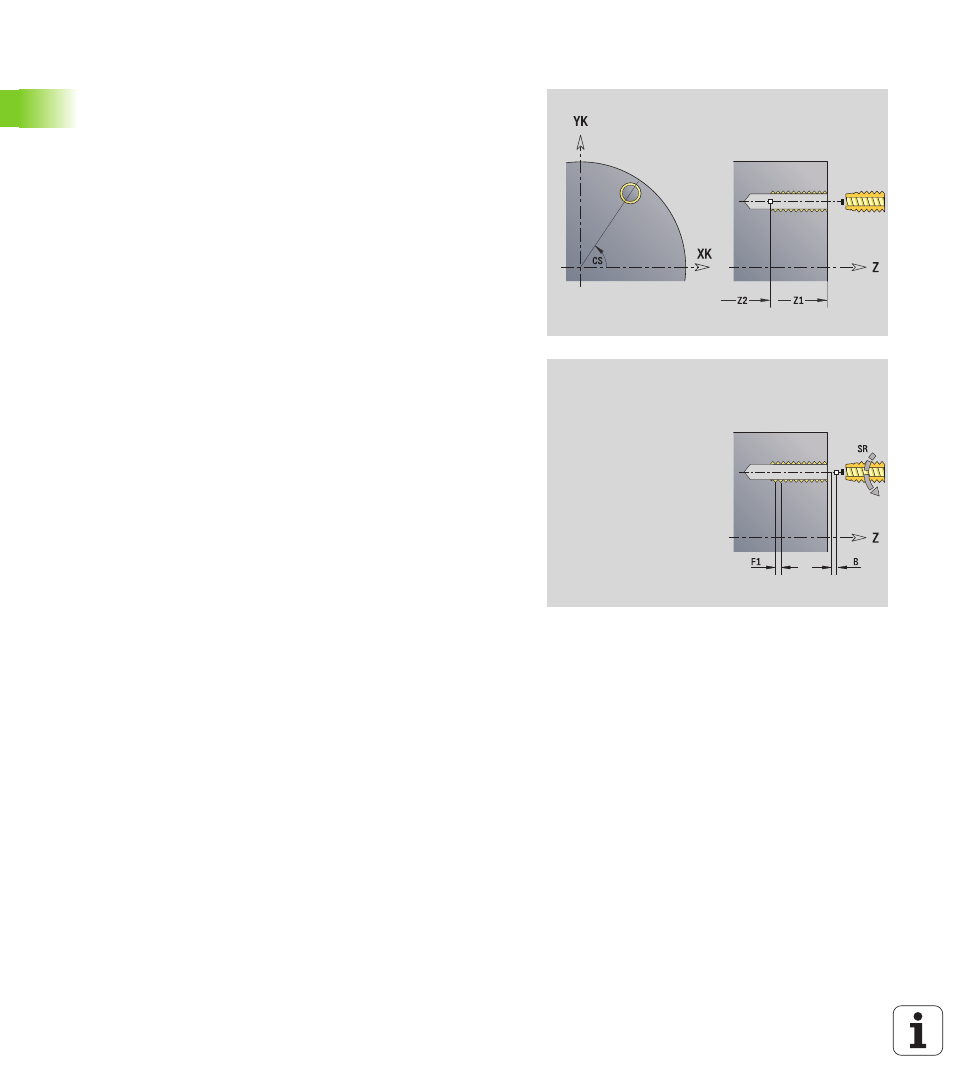

Formulaire cycle
Z1
Point de départ du perçage
Z2 Point final du perçage
CS Angle de broche
F1 Pas du filetage
B Longueur d'approche
L Longueur d'extraction en cas d'utilisation d'un mandrin de
serrage avec compensation linéaire (par défaut: 0)
SR Vitesse de rotation de retrait (par défaut: Vitesse de
rotation lors du taraudage)
Autres formulaires :
voir à la page 58
