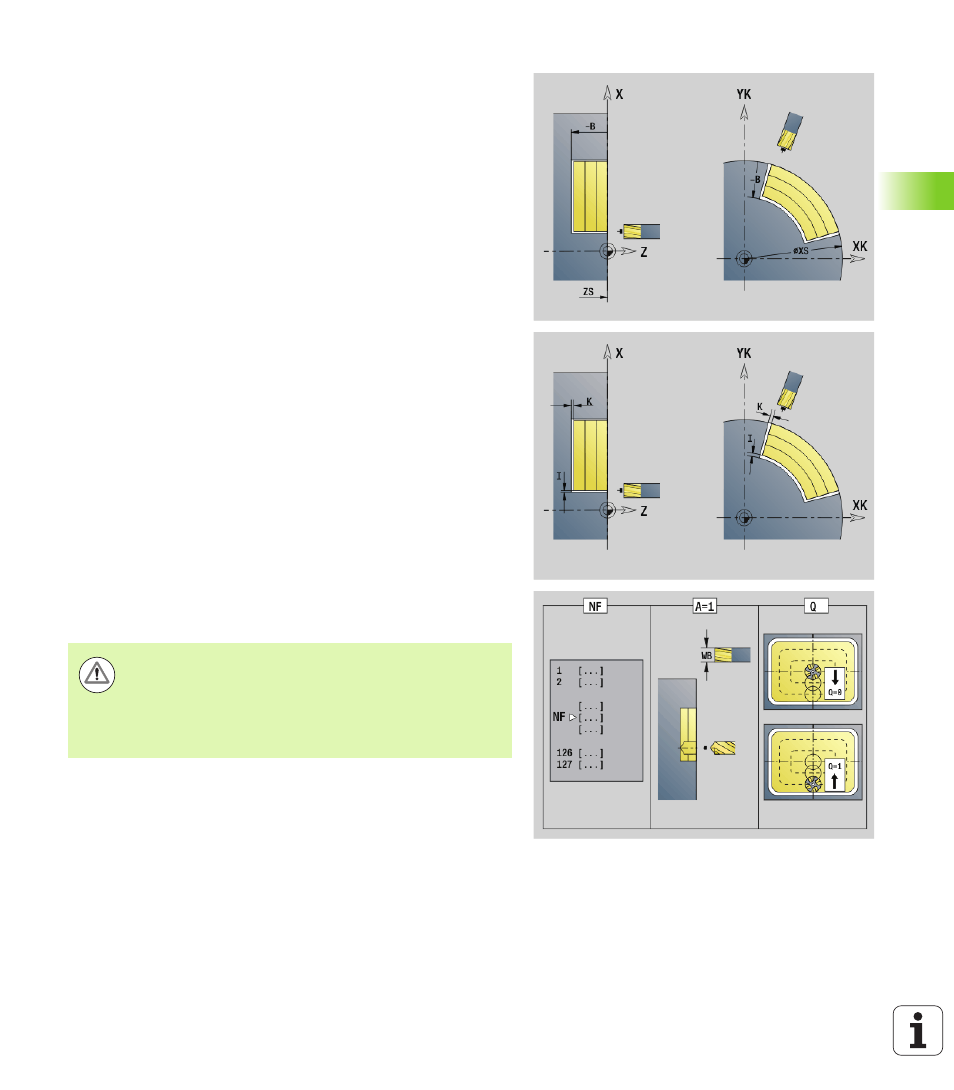

G845 – Calculer les positions de pré-perçage
„G845 A1 ..“ détermine les positions de pré-perçage et les mémorise
dans la référence indiquée dans „NF“. Lors du calcul des positions de
pré-perçage, le cycle tient compte du diamètre de l'outil actif. Par
conséquent, vous devez installer le foret avant d'appeler „G845 A1 ..“.
Ne programmez que les paramètres indiqués dans le tableau suivant.
Voir également:
 G845 – Principes de base: Page 360
 G845 – Fraisage: Page 362
Paramètres – Déterminer les positions de pré-perçage
ID Contour de fraisage – Nom du contour à fraiser
NS Numéro de séquence initial du contour
 Figures: Numéro de séquence de la figure
 Contour libre fermé: Un élément du contour (pas le point de
départ)
B Profondeur de fraisage (par défaut: Profondeur indiquée dans
définition du contour)
XS Bord supérieur de fraisage de l'enveloppe (remplace le plan de
référence issu de la définition du contour)
ZS Bord supérieur de fraisage face frontale (remplace le plan de
référence de la définition du contour)
I Surépaisseur dans le sens X (cote de rayon)
K Surépaisseur dans le sens Z
Q Sens d'usinage (par défaut: 0)
 0 : de l'intérieur vers l'extérieur
 1 : de l'extérieur vers l'intérieur
A Processus „Déterminer les positions de pré-perçage“: A=1
NF Marque de position – Référence avec laquelle le cycle
enregistre les positions de pré-perçage [1..127].
WB Longueur de plongée – Diamètre de l'outil de fraisage
 G845 écrase les positions de pré-perçage encore
enregistrées sous la référence „NF“.
 Le paramètre „WB“ est utilisé aussi bien pour le calcul
des positions de pré-perçage que pour le fraisage. Pour
le calcul des positions de pré-perçage, „WB“ désigne le
diamètre de l'outil de fraisage.
