6.2 Cont
ours dans le plan XY
Arc de cercle plan XY, G172-/G173-Géo

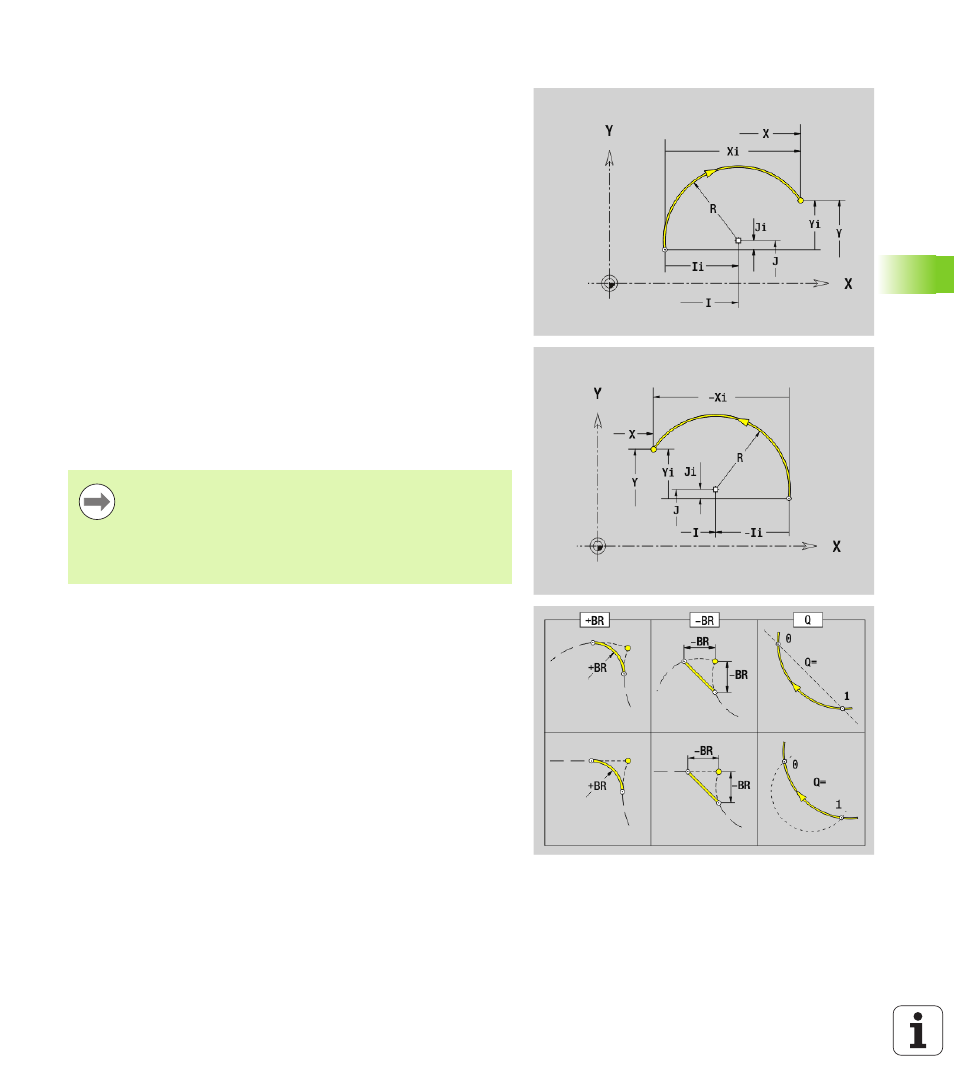

G172/G173 définit un arc de cercle d'un contour du plan XY. Sens de
rotation: voir figure d'aide
Paramètres
X Point final (cote de rayon)
Y Point final
R Rayon
I Centre dans le sens X (cote de rayon)
J Centre dans le sens Y
Q Point d'intersection. Point final lorsque l'arc de cercle coupe
une droite ou un arc de cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de
contour suivant. Programmez le point final théorique si vous
indiquez un chanfrein/arrondi.
 aucune introduction : raccordement tangentiel
 BR=0: Raccordement non tangentiel
 BR>0: Rayon de l'arrondi
 BR<0: Largeur du chanfrein
Programmation
 X, Y:
en absolu, en incrémental, avec effet modal ou „?“
 I, J:
en absolu ou en incrémental
 Le point final ne doit pas être le point initial (pas de
cercle entier).
