HEIDENHAIN MANUALplus 620, CNC PILOT 640
231
4.7 Cont
ours f
a
ce fr
ontale/ar
ri
èr
e

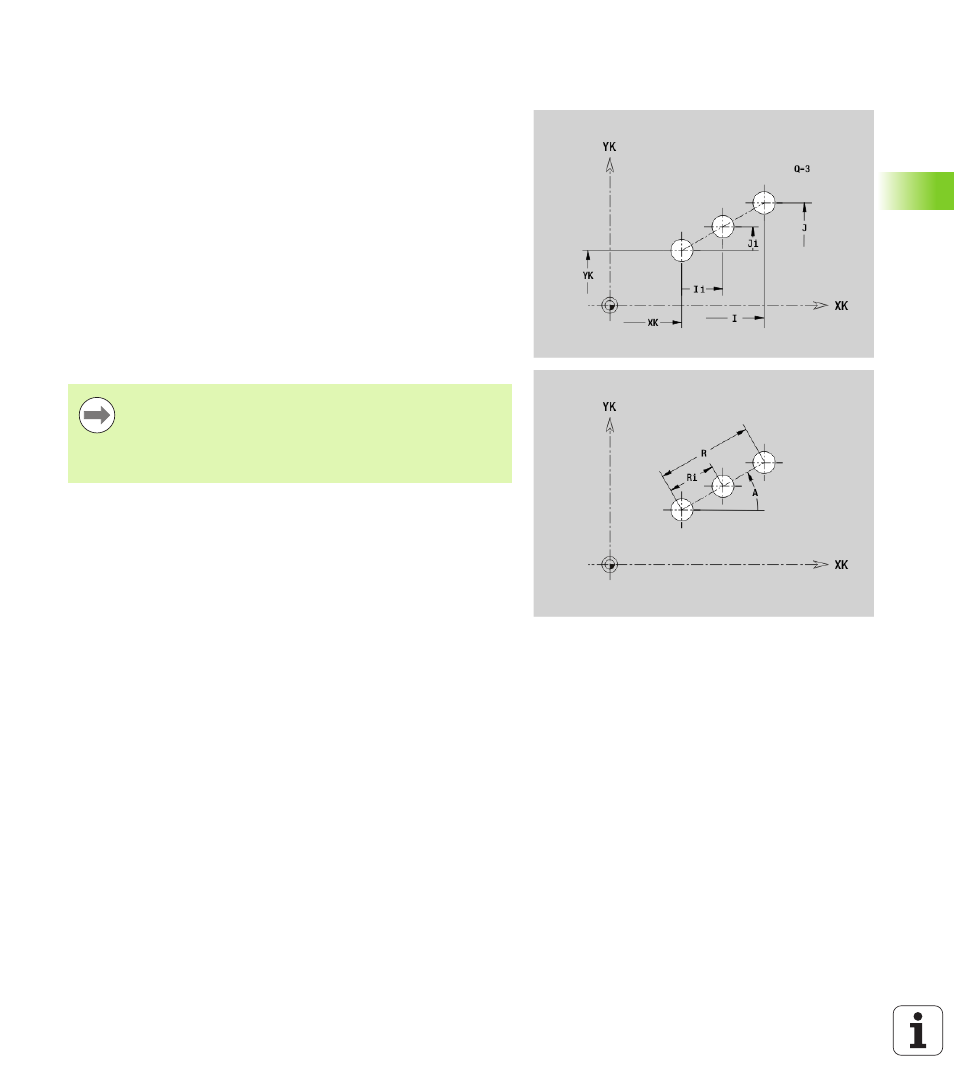

Modèle linéaire sur la face frontale/arrière G401-
Géo
G401 définit un modèle linéaire de trous ou de figures sur la face
frontale ou arrière. G401 agit sur le perçage/la figure défini(e) dans la
séquence suivante (G300..305, G307).
Paramètres
Q Nombre de figures (par défaut: 1)
XK Point initial en coordonnées cartésiennes
YK Point initial en coordonnées cartésiennes
I
Point final en coordonnées cartésiennes
J Point final en coordonnées cartésiennes
Ii Distance (XKi) entre les figures (distance modèle)
Ji Distance (YKi) entre les figures (distance modèle)
A Angle de l'axe longitudinal par rapport à l'axe XK (par défaut: 0°)
R Longueur totale du modèle
Ri Distance entre les figures (distance modèle)
 Programmez le perçage/la figure dans la séquence
suivante, sans le centre.
 Le cycle de fraisage (section USINAGE) appelle le
perçage/la figure dans la séquence suivante, et non pas
la définition du modèle.
