Modèle circulaire frontal G745

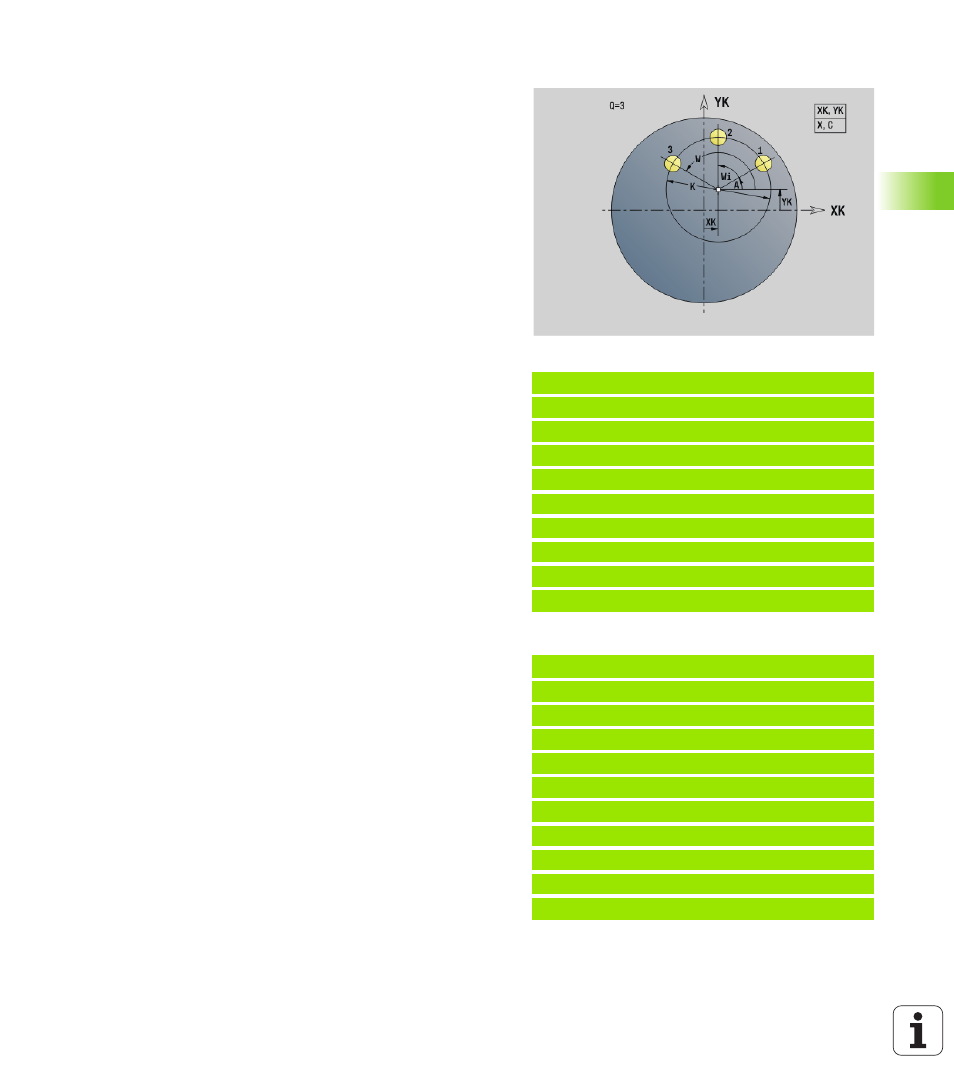

G745 usine un modèle de perçages ou de fraisages équidistants sur
un cercle ou un arc de cercle situé sur la face frontale.
Si vous n'indiquez pas le point final ZE, la commande utilise le cycle
de perçage/fraisage de la séquence CN suivante. Suivant ce principe,
vous combinez la définition du modèle avec
 les cycles de perçage (G71, G74, G36)
 le cycle de fraisage rainure linéaire (G791)
 le cycle de fraisage de contour avec „contour libre“ (G793)
Combinaisons de paramètres pour la définition du centre du modèle
ou des positions du modèle:
 Centre du modèle:
 X, C
 XK, YK
 Positions du modèle:
 A, W et Q
 A, Wi et Q
Exemple : G745
%745.nc
[G745]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G745 XK0 YK0 K50 A0 Q3
N6 G791 K30 A0 ZS0 ZE-5 P2 F0.15
N7 M15
END
Exemple : Séquences d'instructions
[ modèle de perçage simple ]
N.. G745 XK.. YK.. ZS.. ZE.. A.. W.. Q..
. . .
[ modèle de perçage avec perçage profond ]
N.. G745 XK.. YK.. ZS.. A.. W.. Q..
N.. G74 ZE.. P.. I..
. . .
[ modèle de fraisage avec rainure linéaire ]
N.. G745 XK.. YK.. ZS.. ZE.. A.. W.. Q..
N.. G791 K.. A.. Z..
. . .
Paramètres
XK Centre du modèle en coordonnées cartésiennes
YK Centre du modèle en coordonnées cartésiennes
ZS Point initial pour perçage/fraisage
ZE Point final pour perçage/fraisage
X Diamètre (centre du modèle en coordonnées polaires)
C Angle (centre du modèle en coordonnées polaires)
A Angle initial (position premier perçage/première figure)
W Angle final (Position dernier perçage/dernière figure)
Wi Angle final (distance par rapport à la position suivante)
Q Nombre de perçages/figures (par défaut: 1)
V Sens du déroulement (par défaut: 0)
 V=0, sans W: Répartition sur cercle entier
 V=0, avec W: Répartition sur le plus grand arc de cercle
 V=0, avec Wi: Signe de Wi détermine le sens (Wi<0: Sens
horaire)
 V=1, avec W: Sens horaire
 V=1, avec Wi: Sens horaire (signe de Wi sans signification)
 V=2, avec W: Sens anti-horaire
 V=2, avec Wi: Sens anti-horaire (signe de Wi sans
signification)
