Programmation DIN
4.4 Eléments de f
o
rm
e d'un cont
our
4.4 Eléments de forme d'un
contour

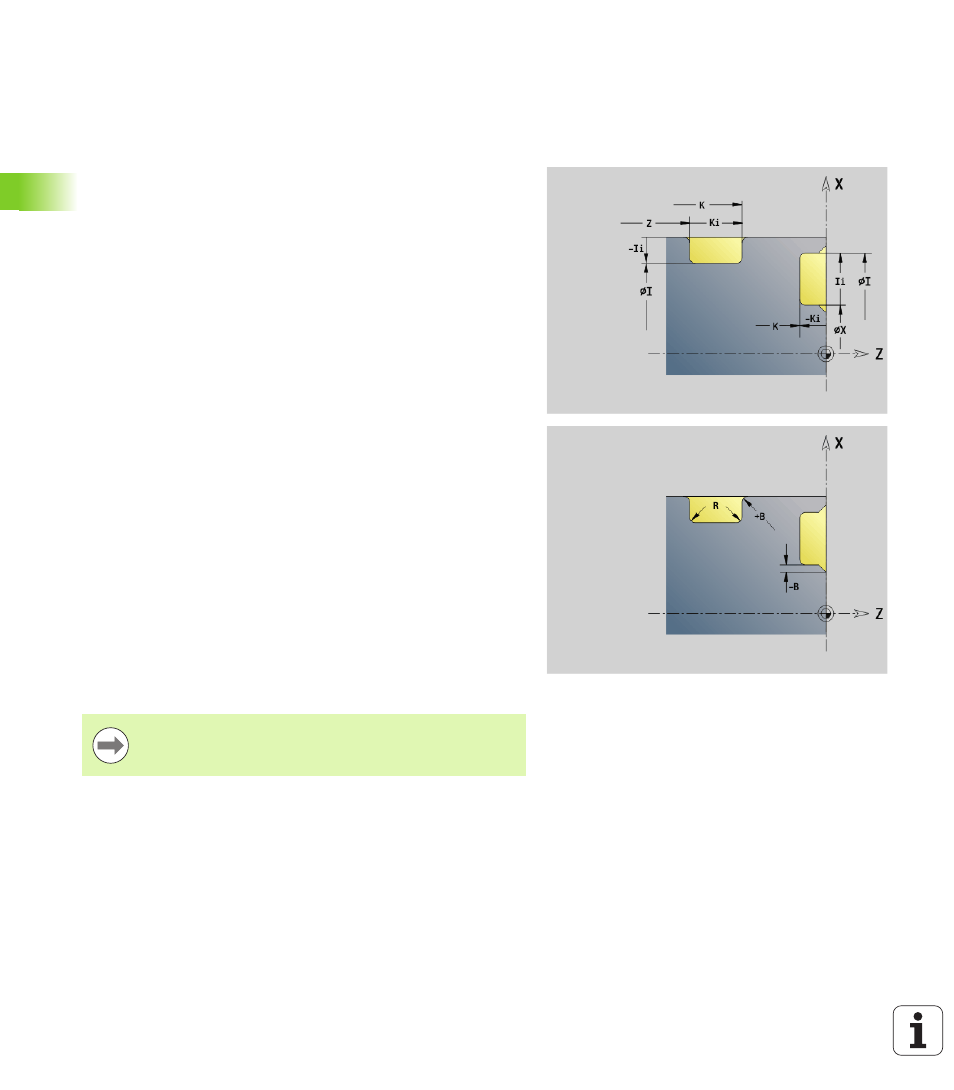

Gorge (standard) G22–Géo
G22 définit une gorge sur un élément de référence paraxial
préalablement programmé.
Paramètres
X Point initial pour une gorge sur face transversale (cote diamètre)
Z Point initial pour une gorge sur l'enveloppe
I Coin interne (Cote de diamètre)
 Gorge face transversale: Point final de la gorge
 Gorge sur l'enveloppe : Fond de la gorge
K Coin interne
 Gorge sur la face transversale: Fond de la gorge
 Gorge sur l'enveloppe : Point final de la gorge
Ii Coin interne – incrémental (attention au signe !)
 Gorge sur la face transversale: largeur de la gorge
 Gorge sur l'enveloppe : profondeur de la gorge
Ki Coin interne – incrémental (attention au signe !)
 Gorge sur la face transversale: profondeur de la gorge
 Gorge sur l'enveloppe : largeur de la gorge
B Rayon ext./chanfrein sur les 2 côtés de la gorge (par défaut: 0)
 B>0: Rayon de l'arrondi
 B<0: Largeur du chanfrein
R Rayon intérieur aux deux angles de la gorge (par défaut: 0)
BE, BF, BD, BP et BH (voir „Attributs d'usinage pour les éléments de
forme” à la page 196)
FP Ne pas usiner cet élément (uniquement nécessaire pour
TURN PLUS).
 1 : ne pas usiner la gorge.
Ne programmez que X ou Z.
