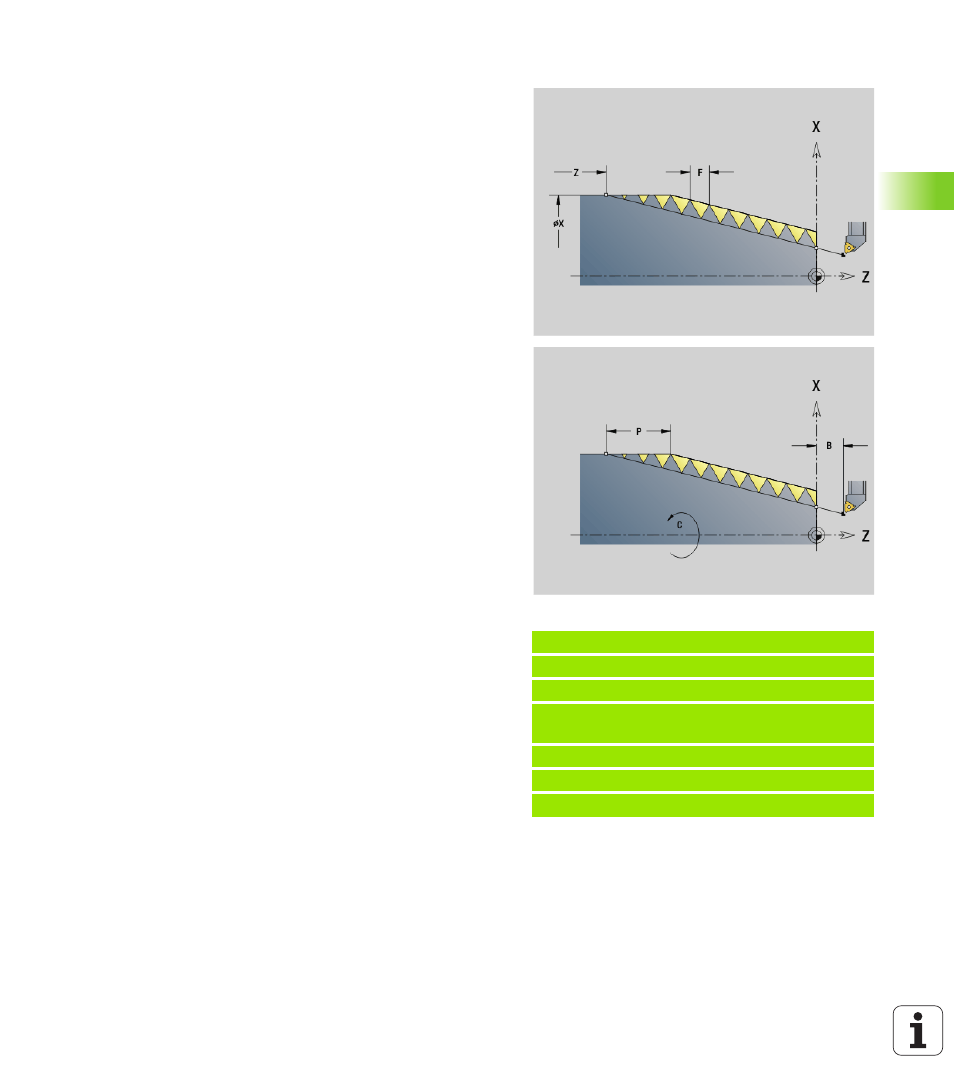

Filet à déplacement unique G33
G33 exécute une seule coupe de filetage. Le sens du filet à
déplacement unique est indifférent (filets longitudinaux, coniques ou
transversaux; filets intérieurs ou extérieurs). En programmant
successivement plusieurs G33, vous créez un filet chaîné.
Si le chariot doit accélérez à l'avance d'usinage, positionnez l'outil à la
distance „Longueur d'approche B“ en amont du filet. Et tenez compte
de la „longueur de dépassement P“ avant le „point final du filet“ si le
chariot doit décélérer.
Longueur d'approche B: Pour accélérer jusqu'à l'avance
programmée, le chariot a besoin d'une course d'approche avant le filet
lui-même.
Par défaut: cfgAxisProperties/SafetyDist
Longueur de dépassement P:
Pour freiner, le chariot a besoin d'une
course de dépassement à la fin du filet. Notez que la course paraxiale
„P“ sera parcourue également lors d'une sortie oblique du filet.
 P=0: Introduction d'un filet chaîné
 P>0: Fin d'un filet chaîné
Angle initial C: A la fin de la „longueur d'approche B“, la broche est
à la position „Angle initial C“.
Exemple : G33
. . .
N1 T5 G97 S1100 G95 F0.5 M3
N2 G0 X101.84 Z5
N3 G33 X120 Z-80 F1.5 P0 [filet à
déplacement unique]
N4 G33 X140 Z-122.5 F1.5
N5 G0 X144
. . .
Paramètres
X Point final du filet (cote de diamètre)
Z Point final du filet
F Pas du filet
B Longueur d'approche (longueur de la course d'accélération)
P Longueur de dépassement (longueur de la course de
décélération)
C Angle initial (le début du filet est définie par rapport aux
éléments de contour non symétriques en rotation – (par
défaut: 0)
H Sens de référence pour le pas du filetage (par défaut: 0)
 0: Avance sur l'axe Z pour filet longitudinal et conique jusqu'à
+45°/–45° max. par rapport à l'axe Z
 1: Avance sur l'axe X pour filet transversal et conique jusqu'à
+45°/–45° max. par rapport à l'axe X
 3: Avance de contournage
E Pas variable (pour l'instant sans effet)
I Distance de retrait X – Déplacement de retrait pour arrêt dans
le filet, course incrémentale
K Distance de retrait Z – Déplacement de retrait pour arrêt dans
le filet, course incrémentale
