HEIDENHAIN MANUALplus 620, CNC PILOT 640
145
2.1
0
Units – F
raisag
e
sur l'en
v
e
loppe

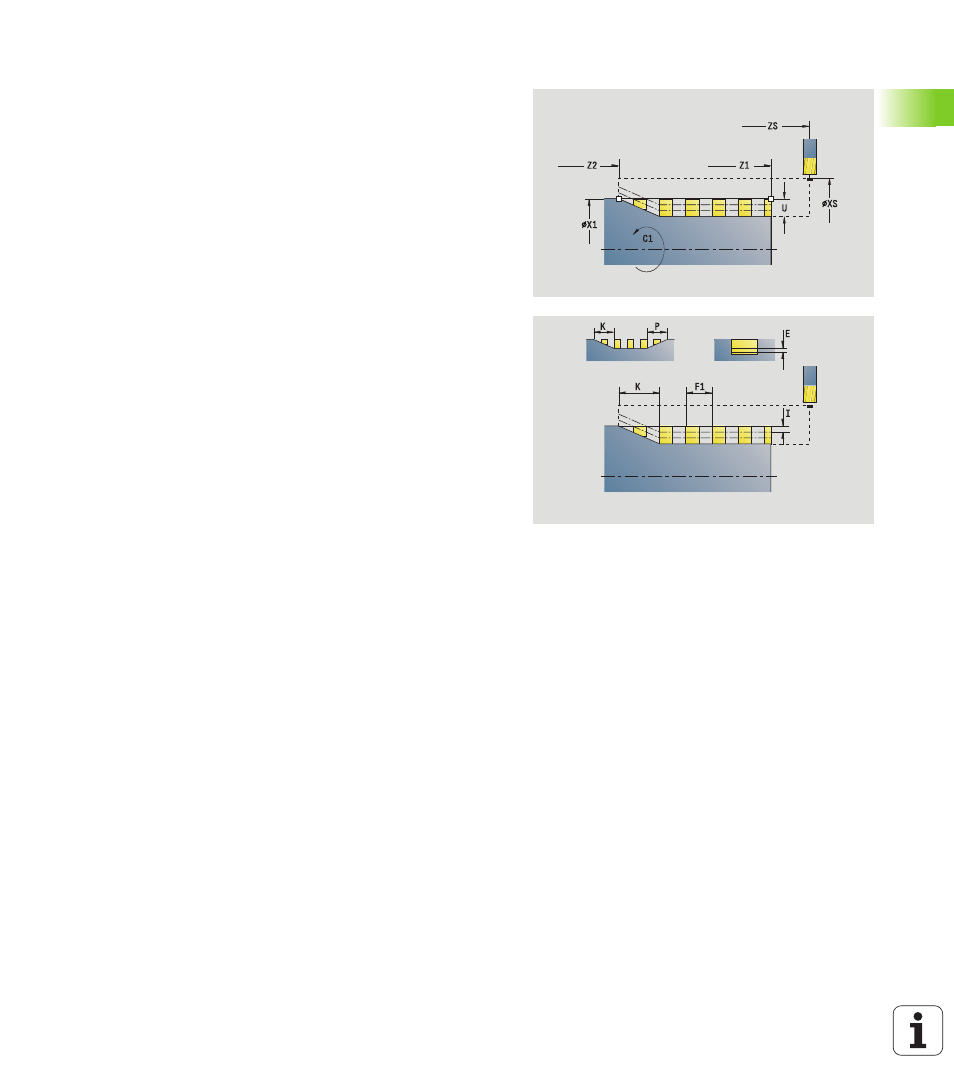

Unit „Rainure hélicoïdale"
L'Unit fraise une rainure hélicoïdale La largeur de la rainure correspond
au diamètre de la fraise.
Nom de l'unit : G798_Frais_Hélic_C / cycle : G798 (voir à la page 349)
Accès à la banque de données technologiques
 Mode d'usinage : fraisage finition
 Paramètres variables : F, S
Formulaire Position
X1
Diamètre du filet
C1 Angle initial
Z1 Point de départ du filet
Z2 Point final du filet
U Profondeur du filet
Formulaire cycle
F1
Pas du filetage
J Sens du filet:
 0 : filet à droite
 1 : filet à gauche
D Nombre de filets
P Longueur d'approche
K Longueur en sortie
I Plongée max.
E Réduction profondeur passe
Autres formulaires :
voir à la page 58
