282
Programmation DIN
4.1
7
Cy
cles de t
our
nag
e
se référ
a
nt à un cont
our

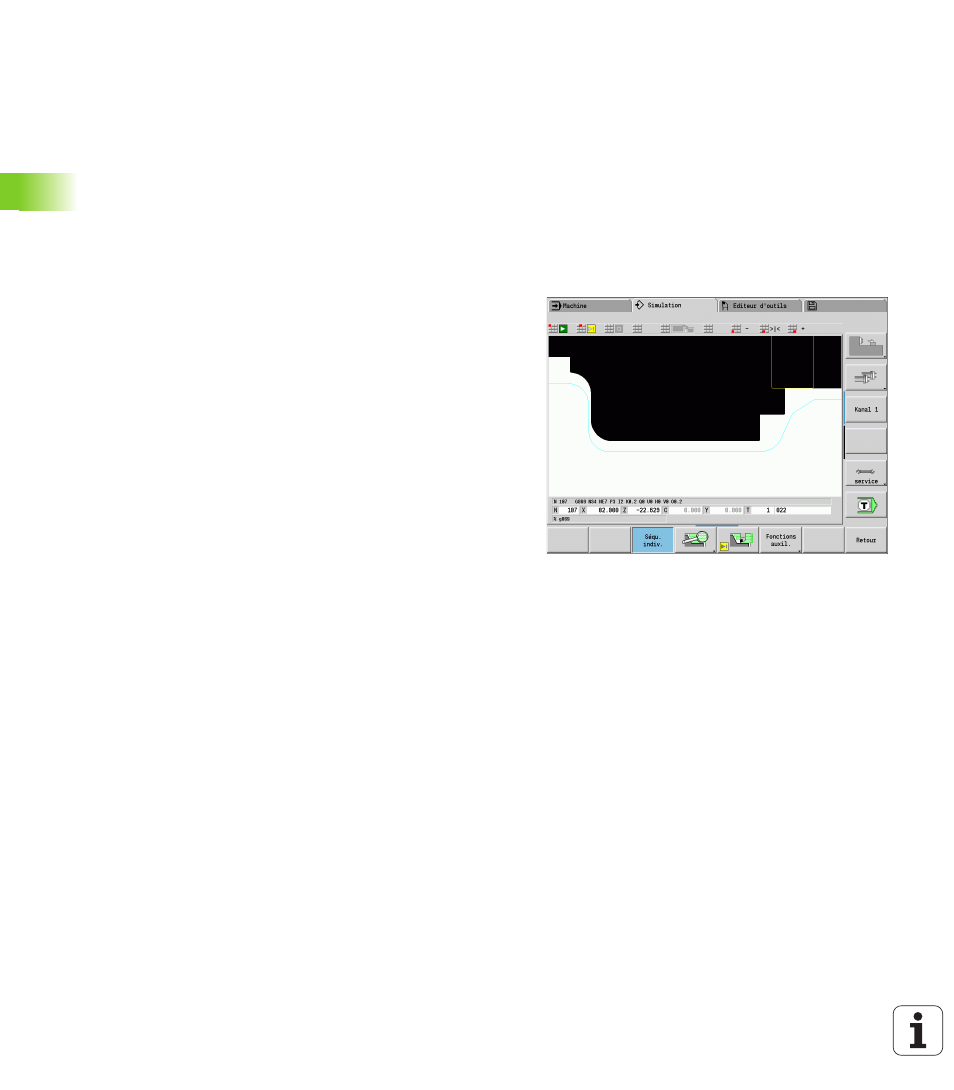

Remarques sur l'usinage:
 Transition chariotage plongée : Avant de passer du chariotage à
l'usinage en plongée, la Commande rétracte l'outil de 0,1 mm. La
conséquence est qu'une plaquette ayant subi un „basculement“
revient à sa position initiale. Ceci est indépendant de la „largeur du
décalage B“.
 Arrondis et chanfreins intérieurs: Avant l'usinage de l'arrondi, des
dégagements sont exécutés en fonction de la largeur d'outil et des
rayons d'arrondi. Ces dégagements permettent d'éviter une
„transition fluide“ entre la plongée et le chariotage. Ainsi, l'outil
n'est pas endommagé.
 Arêtes: Les arêtes isolées font l'objet d'un usinage en plongée. Les
„boucles“ sont ainsi évitées.
Déroulement du cycle (pour Q=0 ou 1)
1
Calcule les zones d'usinage et la répartition des passes.
2 Plonge à partir du point initial pour la première passe en tenant
compte de la distance de sécurité.
 Gorge radiale: d'abord sens Z, puis X
 Gorge axiale: d'abord sens X, puis Z
3 Plonge (usinage de la gorge).
4 Usine perpendiculairement au sens de la plongée (tournage).
5
Répète 3...4 jusqu'à ce que la zone soit usinée.
6
Répète éventuellement 2...5 jusqu'à ce que toutes les zones
soient usinées.
7 Si Q=0: Réalise la finition du contour
