126
Units smart.Turn
2.8 Units – Filetag
e

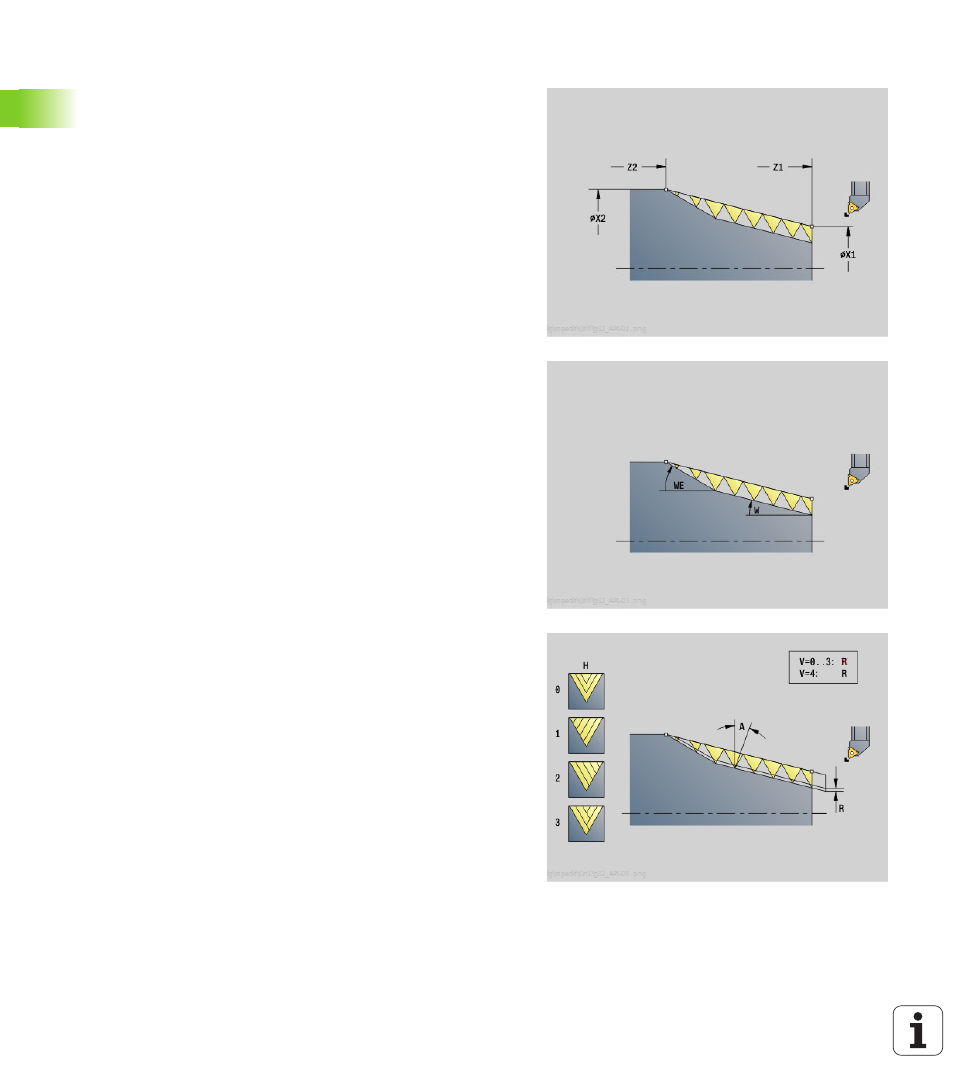

Unit „Filet API"
L'Unit réalise un filetage API simple filet ou multi-filets. La profondeur
de filetage diminue en sortie de filet.
Nom de l'unit : G352_API / cycle : G352 (voir à la page 304)
Accès à la banque de données technologiques
 Mode d'usinage : filetage
 Paramètres variables : F, S
Formulaire Filetage
O
Lieu du filetage
 0: Filetage intérieur (Passe en +X)
 1: Filetage extérieur (Passe en –X)
X1, Z1 Point de départ du filet (X1: cote au diamètre)
X2, Z2 Point final du filet (X2: cote au diamètre)
W Angle du cône: (Référence: Axe Z: –45°<W<45°)
WE Angle de sortie (par défaut: axe Z; 0°<WE<90°; par défaut:
12°)
F1 Pas du filetage
U Profondeur du filet (automatique pour filet ISO métrique)
Formulaire cycle
I
Plongée maximale (Cote au rayon)
H Type de décalage (décalage entre les différentes passes
dans le sens de coupe)
 0 : sans décalage
 1 : de la gauche
 2 : de la droite
 3 : altern. gauche/droite
V Type de passe
 0: Section de copeau constante
 1: Passe constante
 2: Avec répartition de passe restante
 3: Sans répartition de passe restante
 4: comme MANUALplus 4110
 5 : passe constante (comme dans 4290)
 6 : constante avec reste (comme dans 4290)
A Angle de passe (Référence axe X; 0° >A>60°, par défaut
30°)
R Profondeur de coupe restante (seulement avec V=4)
C Angle initial
D Nombre de filets
Q Nombre de passes à vide
Autres formulaires : voir à la page 58
