Programmation DIN pour l' axe Y
6.2 Cont
ours dans le plan XY

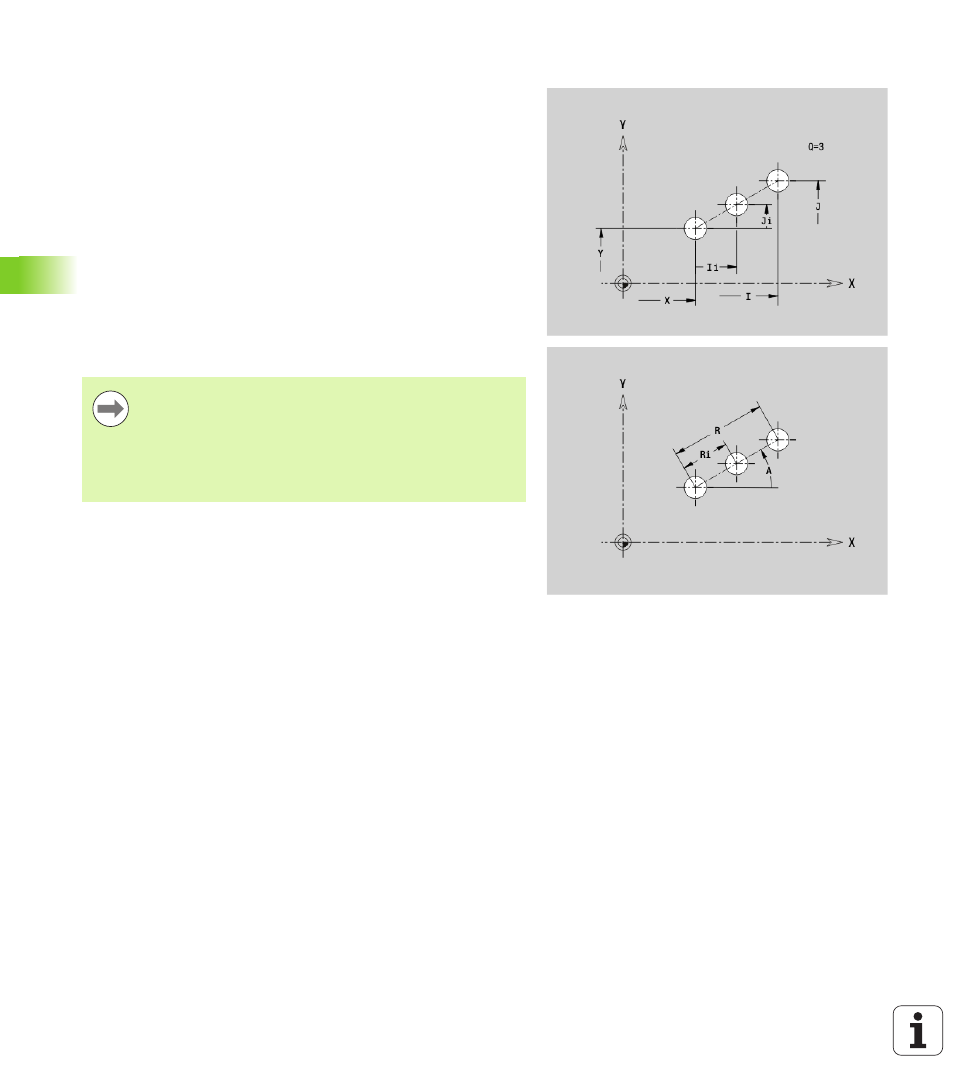

Modèle linéaire dans le plan XY G471 Géo
G471 définit un modèle linéaire de trous dans le plan XY. G471 agit sur
le trou ou la figure défini(e) dans la séquence suivante (G370..375,
G377).
Paramètres
Q
Nombre de figures
X
1er point du modèle (cote de rayon)
Y
1er point du modèle
I
Point final du modèle (sens X; cote de rayon)
J
Point final du modèle (sens Y)
Ii
Distance entre deux figures dans le sens X
Ji
Distance entre deux figures dans le sens Y
A
Position angulaire axe longitudinal du modèle (référence:
axe X positif)
R
Longueur (totale du modèle)
Ri
Distance modèle (distance entre deux figures)
Remarques sur la programmation
Programmez le perçage/la figure dans la séquence
suivante, sans le centre.
Le cycle de fraisage (section USINAGE) appelle le
perçage/la figure dans la séquence suivante, et non pas
la définition du modèle.
