HEIDENHAIN MANUALplus 620, CNC PILOT 640
275
4.1
7
Cy
cles de t
our
nag
e
se référ
a
nt à un cont
our
En fonction de la définition de l'outil, La Commande reconnaît s'il s'agit
d'une opération d'usinage extérieure ou intérieure.
Paramètres
B Calcul du contour
 0: automatique
 1: Outil à gauche (G41)
 2: Outil à droite (G42)

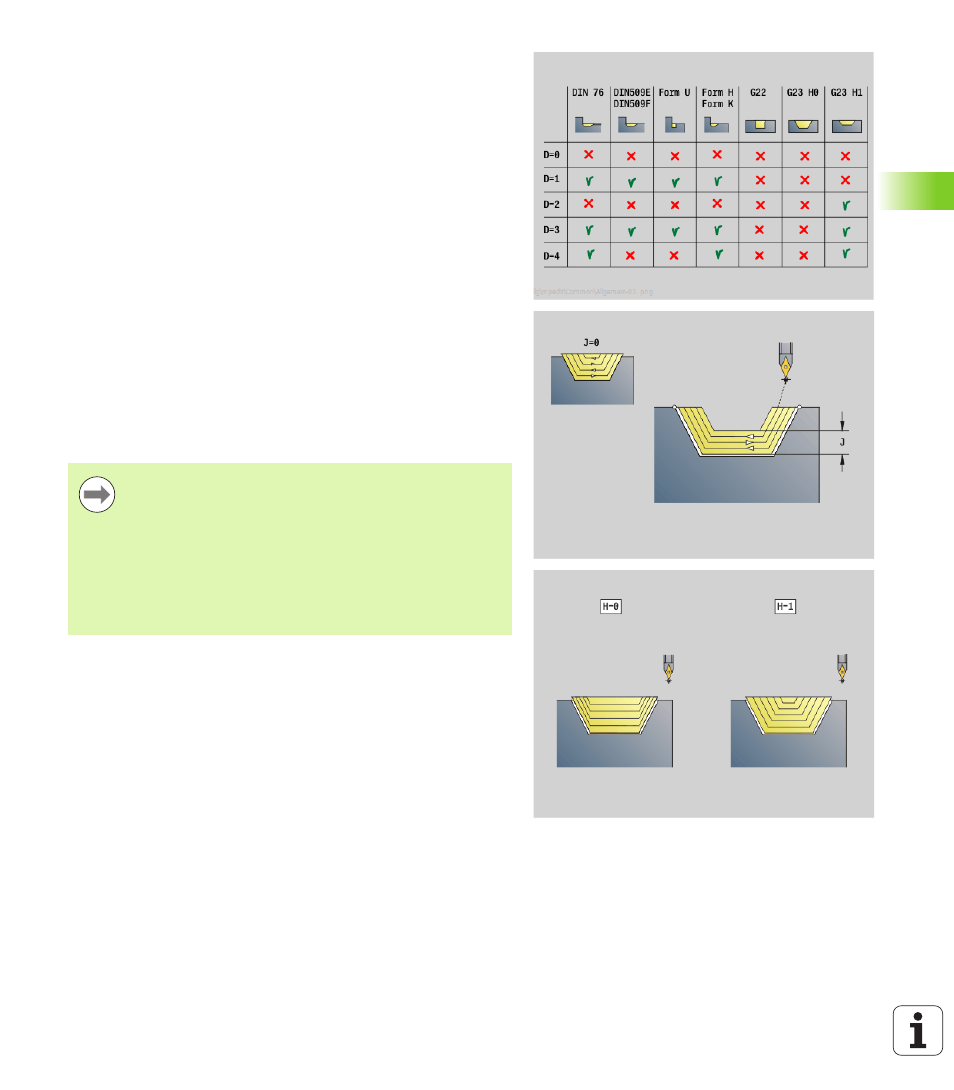

D Masquer les éléments (voir figure)
J Surépaisseur de pièce brute (cote au rayon) – active
seulement si aucune pièce brute n'est définie
H Parallèle au contour – type de lignes de coupe:
 0: Profondeur d'usinage constante
 1: Lignes de coupe équidistantes
XA, ZA Point initial pièce brute (actif seulement, si aucune pièce
brute n'a été programmée) :
 XA, ZA non programmés : le contour de la pièce brute est
calculé à partir de la position d'outil et du contour ICP.
 XA, ZA programmés : définition du coin du contour de la
pièce brute.
 La Correction du rayon de la dent est appliquée.
 Une Surépaisseur G57 „agrandit“ le contour (y compris
les contours intérieurs).
 Une surépaisseur G58
 >0: „agrandit“ le contour
 <0: n'est pas appliquée
 Les surépaisseurs G57/G58 sont annulées à la fin du
cycle.
Déroulement du cycle
1
Calcule les zones d'usinage et la répartition des passes.
2 Plonge à partir du point initial pour la première passe en tenant
compte de la distance de sécurité.
3 Exécute la passe d'ébauche.
4
Plonge pour la passe suivante et exécute la passe d'ébauche dans
le sens inverse.
5
Répète 3...4 jusqu'à ce que la zone soit usinée.
6 Répète éventuellement 2...5 jusqu'à ce que toutes les zones
soient usinées.
7 Dégagement tel que programmé dans „Q“.
