HEIDENHAIN MANUALplus 620, CNC PILOT 640
229
4.7 Cont
ours f
a
ce fr
ontale/ar
ri
èr
e

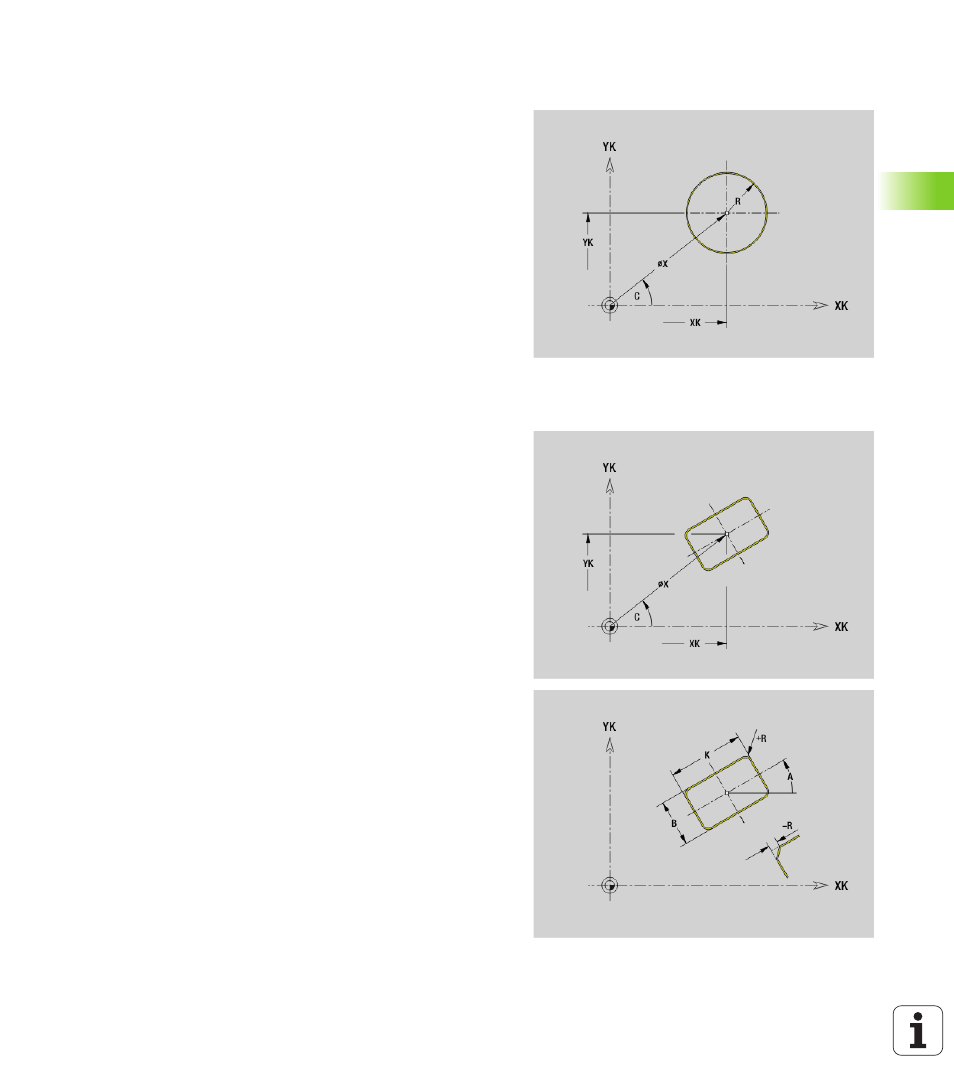

Cercle entier sur la face frontale/arrière G304-
Géo
G304 définit un cercle entier sur un contour situé sur la face frontale
ou arrière.
Rectangle sur la face frontale/arrière G305-Géo
G305 définit un rectangle sur la face frontale ou arrière.
Paramètres
XK Centre du cercle en coordonnées cartésiennes
YK Centre du cercle en coordonnées cartésiennes
X
Diamètre (centre en coordonnées polaires)
C Angle (centre en coordonnées polaires)
R Rayon
P Profondeur/hauteur (par défaut: „P“ issu de G308)
 P<0: Poche
 P>0: Îlot
Paramètres
XK Centre en coordonnées cartésiennes
YK Centre en coordonnées cartésiennes
X
Diamètre (centre en coordonnées polaires)
C Angle (centre en coordonnées polaires)
A Angle avec l'axe XK (par défaut: 0°)
K Longueur
B (Hauteur) largeur
R Chanfrein/arrondi (par défaut: 0°)
 R>0: Rayon de l'arrondi
 R<0: Largeur du chanfrein
P Profondeur/hauteur (par défaut: „P“ issu de G308)
 P<0: Poche
 P>0: Îlot
