HEIDENHAIN MANUALplus 620, CNC PILOT 640
373
4.29 A
u
tr
es f
o
nctions G
4.29 Autres fonctions G

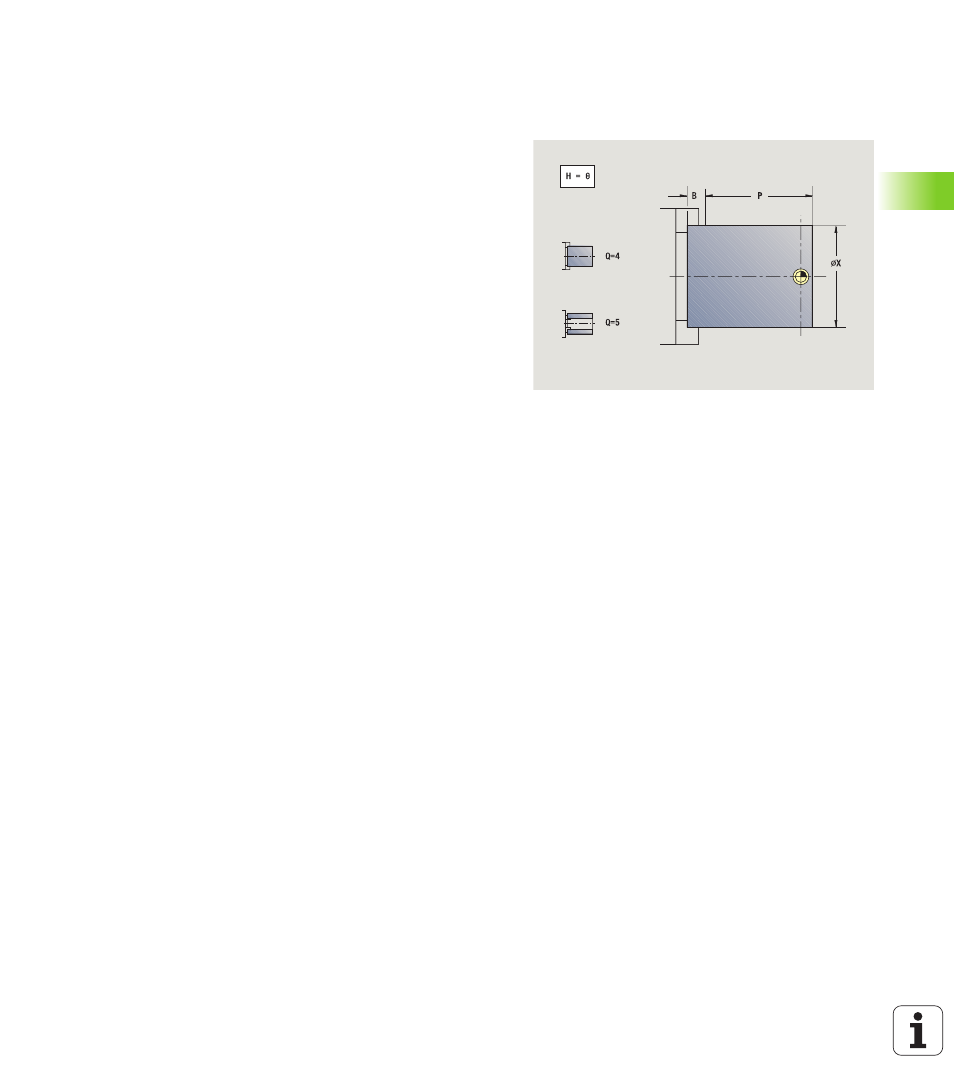

Système de serrage dans la simulation G65
G65 affiche le système de serrage dans la simulation graphique.
Contour de la pièce brute G67 (pour graphisme)
G67 affiche une „pièce brute auxiliaire“ dans la simulation.
Temporisation G4
Avec G4, la Commande attend la durée „F“ et exécute ensuite la
séquence de programme suivante. Si G4 est programmée en même
temps qu'un déplacement dans une séquence, la temporisation est
activée à la fin du déplacement.
Arrêt précis G7
G7 active l'„arrêt précis“; fonction modale. Avec l'„arrêt précis“, la
Commande lance la séquence suivante lorsque la „fenêtre de
tolérance position“ du point final est atteinte. La fenêtre de tolérance
est un paramètre de configuration („ParameterSets PX(PZ)/
CfgControllerTol/posTolerance").
L'„arrêt précis“ agit sur les déplacements uniques et les cycles. La
séquence CN dans laquelle a été programmée G7 est exécutée avec
„arrêt précis“.
Paramètres
H Numéro du système de serrage (toujours programmer H=0)
D Numéro de broche – aucune indication
X Diamètre de la pièce brute
Z Point initial – pas d'introduction
Q Type de serrage
 4: serrage extérieur
 5: serrage intérieur
B Longueur de serrage (B+P= Longueur de la pièce brute)
P Longueur hors serrage
V Effacer moyen de serrage
Paramètres
ID Nr. d'identification de la pièce brute auxiliaire
NS Nr. séquence du contour
Paramètres
F Temporisation [sec.] (0 < F <= 999)
