Parallèle au contour avec outil neutre G835
G835 ébauche parallèlement au contour et en bidirectionnel la zone de
contour définie dans „ID“ ou „NS, NE“ (voir „Travailler avec les cycles
se référant à un contour” à la page 263). Le contour à usiner peut
comporter plusieurs parties concaves. Le cas échéant, la zone
d'usinage est subdivisée en plusieurs parties.

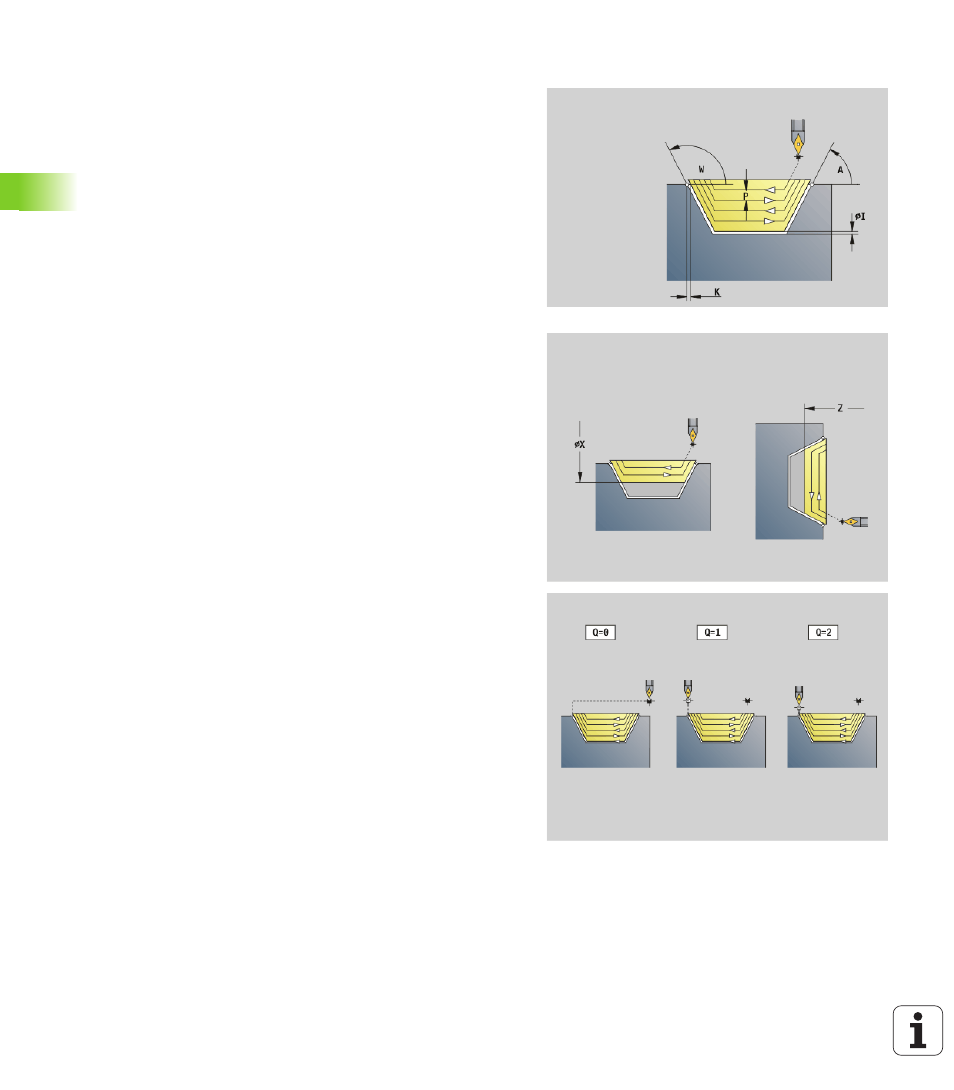

Paramètres
ID Contour auxiliaire - Numéro d'identification du contour à usiner
NS Numéro de séquence initiale (début de la section de contour)
NE Numéro de séquence finale (fin de la section de contour)
 NE non programmé: L'élément de contour NS est usiné
dans le sens de définition du contour.
 NS=NE programmé: L'élément de contour NS est usiné
dans le sens inverse du sens de définition du contour.
P Plongée max.
I Surépaisseur en X (cote de diamètre) – (par défaut: 0)
K Surépaisseur en Z (par défaut: 0)
X Limite d'usinage dans le sens X (cote de diamètre) – (par
défaut: pas de limite d'usinage)
Z Limite d'usinage dans le sens Z (par défaut: pas de limite
d'usinage)
A Angle d'approche (référence: Axe Z) – (par défaut: 0°/180°;
parallèlement à l'axe Z ou, pour outils transversaux, parallèle à
l'axe X))
W Angle de sortie (référence: Axe Z) – (par défaut: 90°/270°;
parallèlement à l'axe Z ou, pour outils transversaux, parallèle à
l'axe X))
Q Type de dégagement en fin de cycle (par défaut: 0)
 0: Retour au point initial (d'abord sens X, puis Z)
 1: Positionne l'outil devant le contour fini
 2: Relève l'outil à la distance de sécurité et arrête
V Identification début/fin (par défaut: 0) Un chanfrein/arrondi est
usiné:
 0: Au début et à la fin
 1: Au début
 2: A la fin
 3: Aucun usinage
 4: Usinage d'un chanfrein/arrondi – Pas l'élément de base
(condition: Section de contour avec un élément)
