HEIDENHAIN MANUALplus 620, CNC PILOT 640
37
1
.2 L'édit
eur smar
t.T
u
rn
Edition parallèle
Dans l'éditeur smart.Turn, vous pouvez ouvrir jusqu'à 6 programmes
CN en même temps. L'éditeur montre les noms des programmes
ouverts dans la barre des onglets. Si vous avez modifié le programme
CN, l'éditeur affiche le nom du programme en rouge.
Vous pouvez programmer dans l'éditeur smart.Turn pendant que la
machine exécute un programme en mode Automatique.

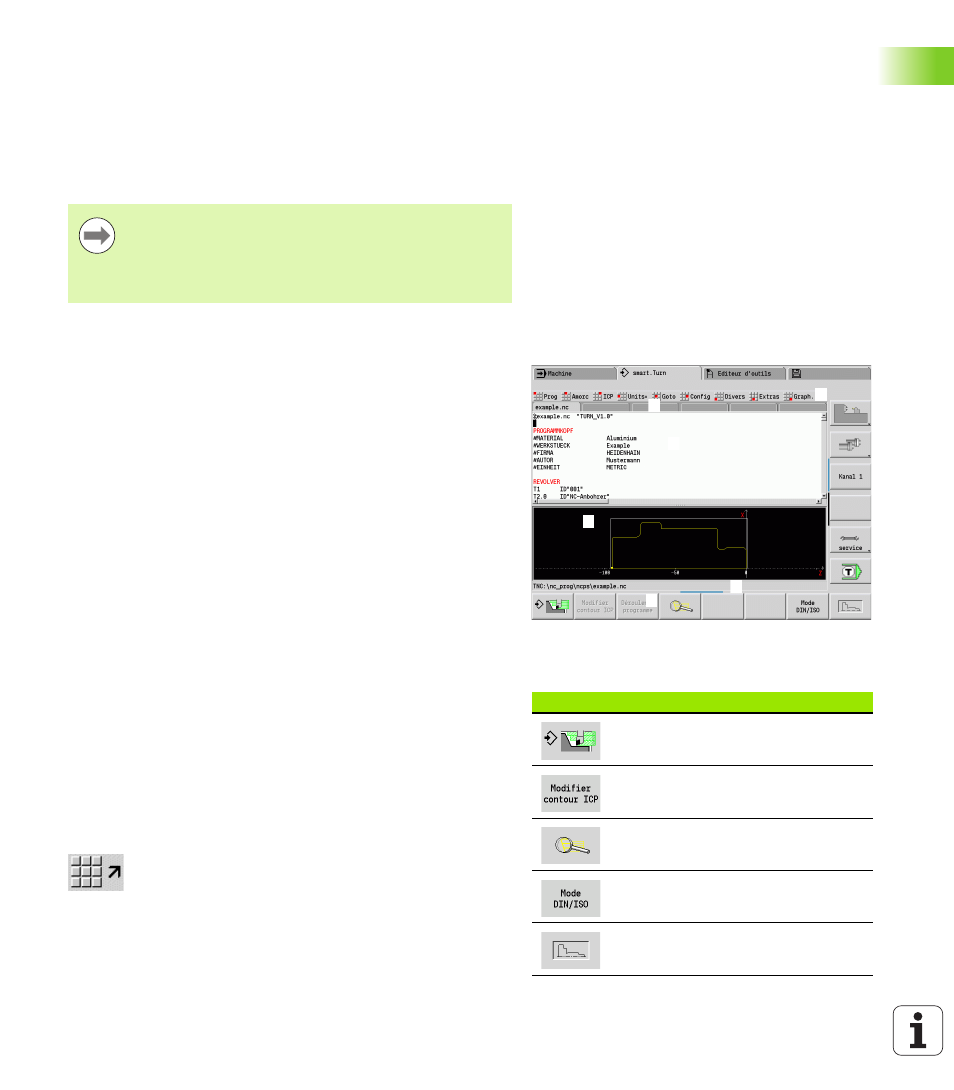

Structure de l'écran
1 Barre des menus
2
Barre des programmes CN avec les noms des programmes CN
chargés. Le programme sélectionné est marqué.
3
Fenêtre du programme
4
Affichage du contour ou grande fenêtre du programme
5 Softkeys
6 Ligne d'état
Choix des fonction de l'éditeur
Les fonctions de l'éditeur smart.Turn sont réparties dans le „menu
principal“ et plusieurs „sous-menus“.
Vous accédez aux sous-menus:
 en sélectionnant les sous-menus correspondants
 en positionnant le curseur dans la section du programme
Vous accédez au menu supérieur:
 en appuyant sur la touche ESC
 en actionnant les sous-menus
Softkeys :
des softkeys sont disponibles pour commuter rapidement
vers les „modes de fonctionnement voisins“, changer de fenêtre dans
l'éditeur ou activer le graphique.
 L'éditeur smart.Turn mémorise tous les programmes
ouverts dès le changement de mode de
fonctionnement.
 Le programme CN en cours d'exécution sur la machine
est bloqué à l'édition.
3
2
1
4
5
6
Softkeys avec fenêtre de programme active
Lance la simulation du programme
actuel
Ouvre le contour, à la position du
curseur, dans ICP.
Lance la fonction loupe dans
l'affichage du contour
Bascule entre le mode Unit et le mode
DIN/ISO
Active l'affichage du contour et
relance le dessin du contour
