496
Programmation DIN pour l' axe Y
6
.3 Cont
ours da
ns
le plan YZ

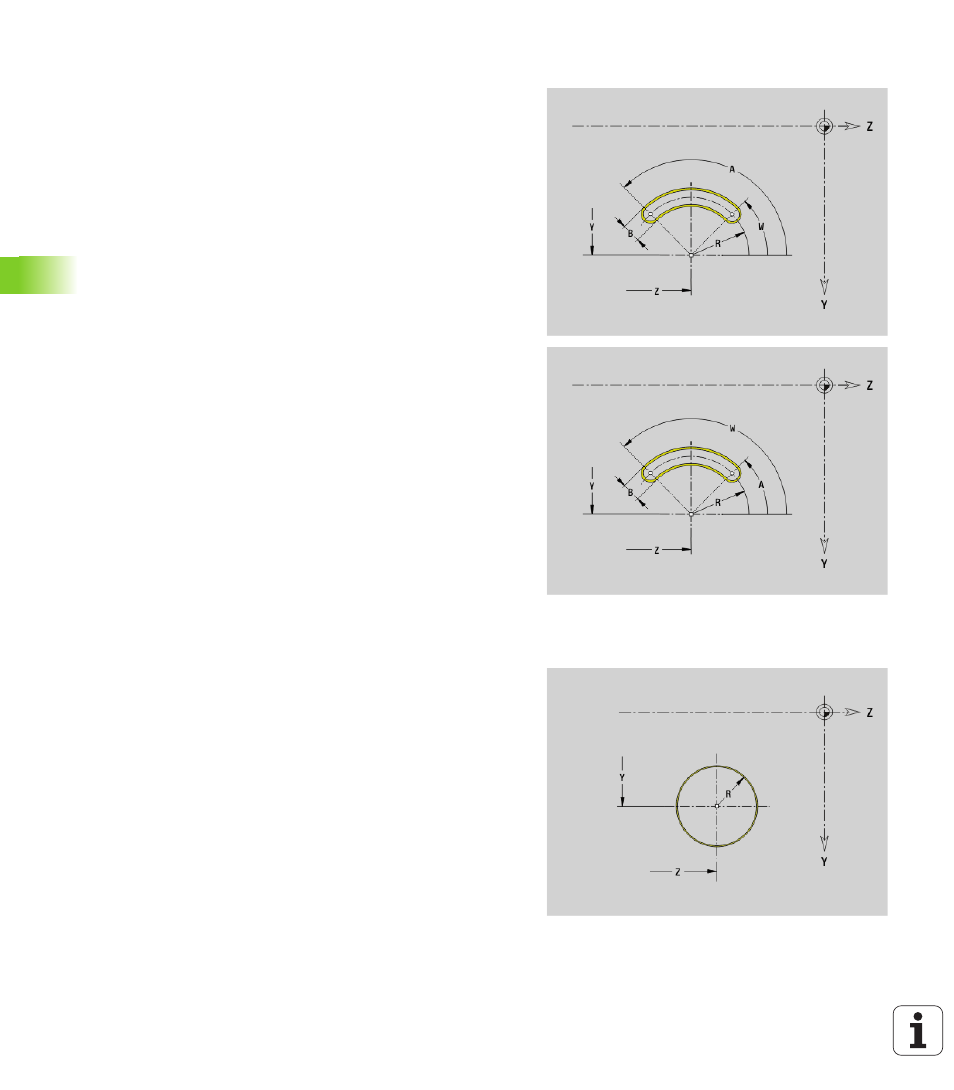

Rainure circulaire plan YZ G382/G383 Géo
G382/G383 définit une rainure circulaire dans le plan YZ.
 G382: Rainure circulaire sens horaire
 G383: Rainure circulaire sens anti-horaire
Cercle entier plan YZ G384 Géo
G384 définit un cercle entier dans le plan YZ.
Paramètres
Y Centre de courbure de la rainure
Z Centre de courbure de la rainure
X Diamètre de référence
 aucune introduction: „X“ issu de l'indicatif de section
 „X“ remplace „X“ issu de l'indicatif de section
R Rayon (référence: Centre de la rainure)
A Angle initial (référence: axe X; par défaut: 0°)
W Angle final (référence: axe X; par défaut: 0°)
B Largeur de la rainure
P Profondeur de la poche (par défaut: „P“ issue de G308)
Paramètres
Y Centre du cercle
Z Centre du cercle
X Diamètre de référence
 aucune introduction: „X“ issu de l'indicatif de section
 „X“ remplace „X“ issu de l'indicatif de section
R Rayon du cercle
P Profondeur de la poche (par défaut: „P“ issue de G308)
