510
Programmation DIN pour l' axe Y
6.7 Cy
cles de fr
aisag
e
ax
e Y

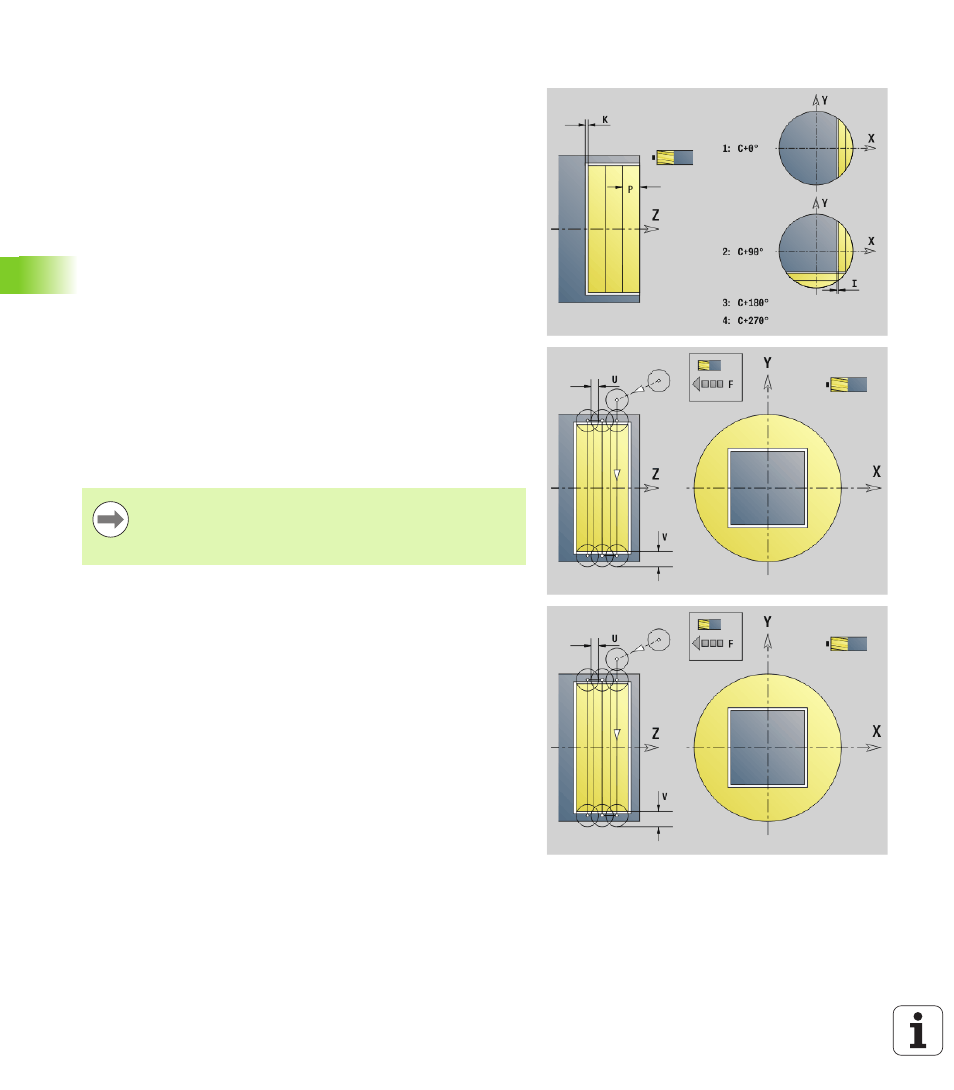

Ebauche multi-pans G843
G843 effectue l'ébauche de multi-pans avec G477 Géo (plan XY) ou
G487 Géo (plan YZ). Le cycle fraise de l'extérieur vers l'intérieur. La
prise de passe a lieu en dehors de la matière.
Paramètres
ID Contour de fraisage – Nom du contour à fraiser
NS Numéro de séquence – référence à la description du contour
P Profondeur de fraisage (Passe max. dans le plan)
I Surépaisseur dans le sens X
K Surépaisseur dans le sens Z
U Facteur de recouvrement (min.). définit le recouvrement des
trajectoires de fraisage (par défaut : 0,5).
Recouvrement = U*diamètre de la fraise
V Facteur de dépassement. Définit la valeur du dépassement du
rayon extérieur par la fraise (par défaut : 0,5).
Dépassement = V*diamètre de la fraise
F Avance de plongée pour plongée en profondeur (par défaut :
avance active)
RB Plan de retrait (par défaut : retour à la position initiale)
 Plan XY : position de retrait dans le sens Z
 Plan YZ : position de retrait dans le sens X (cote de diamètre)
Les surépaisseurs prises en compte
 G57 : surépaisseur dans le sens X, Z
 G58 : surépaisseur équidistante dans le plan de fraisage
Mode opératoire du cycle
1 La position initiale (X, Y, Z, C) correspond à la position avant le
cycle.
2 Calcule la répartition des passes (passe dans le plan, passe en
profondeur) et les positions de la broche
3 Rotation de la broche à la première position, déplacement de la
fraise à la distance d'approche et positionnement à la première
profondeur
4 Fraisage d'un niveau
5 L'outil revient à la distance d'approche, accoste et plonge pour
assurer la profondeur de fraisage suivante.
6
Répétition de 4...5 jusqu'à ce que toute la surface soit usinée
7
Rétraction de l'outil au "plan de retrait J", rotation de la broche à la
position suivante, déplacement de la fraise à la distance
d'approche et positionnement au plan de fraisage suivant
8
Répète 4...7 jusqu'à ce que le multi-pans soit usiné entièrement
9
Rétraction de l'outil au „plan de retrait RB“
