226
Programmation DIN
4.7 Cont
ours f
a
ce fr
ontale/ar
ri
èr
e

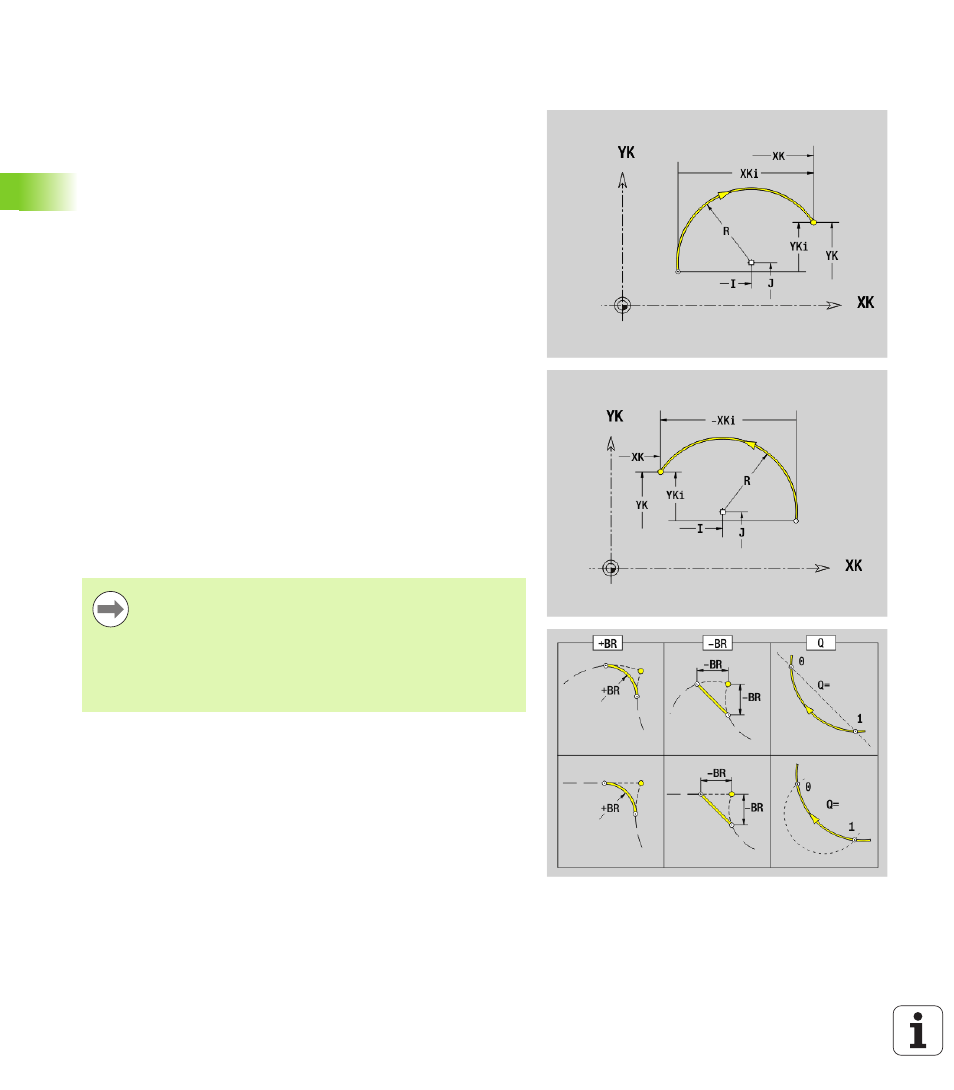

Arc de cercle sur contour face frontale/arrière
G102/G103 Géo
G102/G103 définit un arc de cercle sur un contour de la face frontale
ou arrière. Sens de rotation (voir figure d'aide):
 G102: Sens horaire
 G102: Sens anti-horaire
Paramètres
X Point final en coordonnées polaires (cote de diamètre)
C Point final en coordonnées polaires (cote d'angle)
XK Point final en coordonnées cartésiennes
YK Point final en coordonnées cartésiennes
R
Rayon
I Centre en coordonnées cartésiennes
J Centre en coordonnées cartésiennes
BR Chanfrein/arrondi. Définit la transition vers l'élément de contour
suivant. Programmez le point final théorique si vous indiquez un
chanfrein/arrondi.
 aucune introduction: Raccordement tangentiel
 BR=0: Raccordement non tangentiel
 BR>0: Rayon de l'arrondi
 BR<0: Largeur du chanfrein
Q Point d'intersection. Point final lorsque l'arc de cercle coupe une
droite ou un arc de cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
Programmation
 X, XK, YX: en absolu, en incrémental, modal ou „?“
 C:
en absolu, incrémental ou modal
 I, J:
en absolu ou en incrémental
 Le point final ne doit pas être le point initial (pas de
cercle entier).
